一、Gerber輸出文件的設置

  印刷電路板(PCB)是由一系列板層所建構而成，而每板層又經多項化學與機械處理所組成。要生產PCB的板層，PCB工廠都利用板層的光學底片，底片上的圖樣與PCB編輯器上所繪制的一致。

  只要PCB的設計完畢，且通過所有設計規則檢查后，一定會要求產生Gerber文件。在制造上每一層均需該層的Gerber文件。Gerber文件是種標淮語言格式，利用它將PCB設計軟件里的電路板布局資料，轉換成光學底片。當PCB生產工廠接受了Gerber文件，并將它載入光繪圖機即能產生光學底片。

  Gerber文件的內容包括板層上物件的形狀、大小、座標。其中形狀被Gerber文件規劃成透鏡隙徑(aperture)，稱的為埋入型隙徑(embedded aperture)。



二、Gerber文件選項的設置

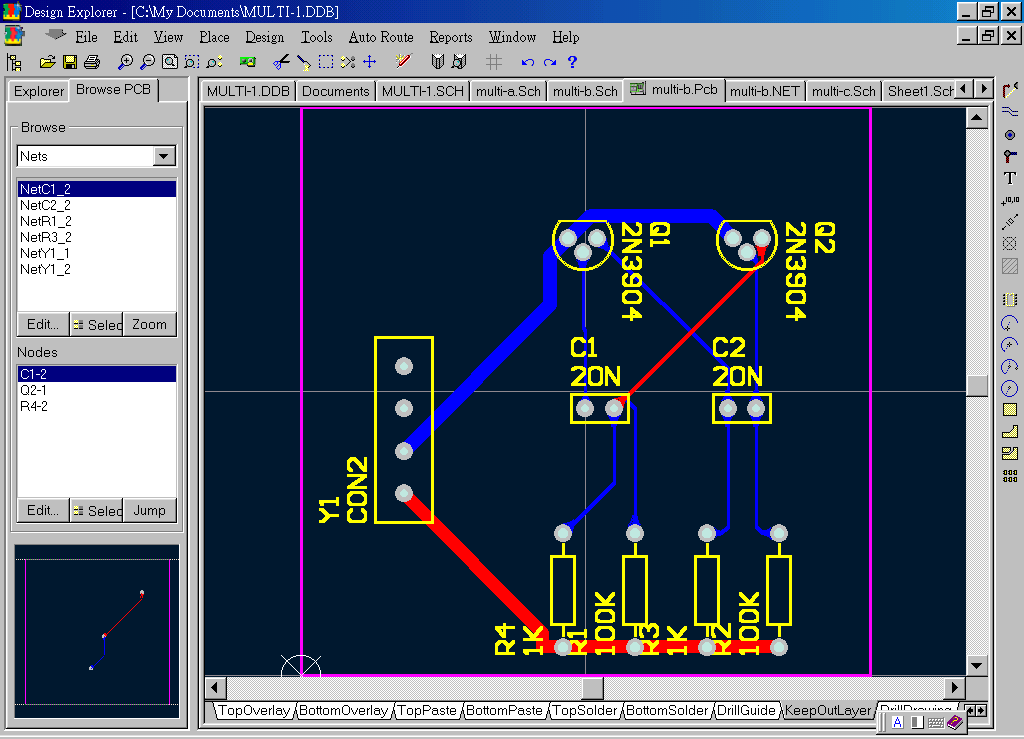

  下邊為一個已經完成的PCB電路LAYOUT圖，如何產生Gerber文件？

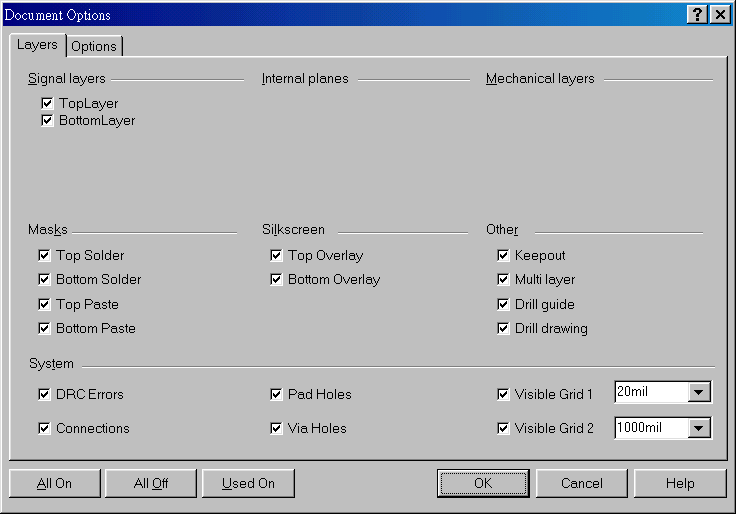

  在主功能列，Design >> Option，打開Document Option設置環境。在中間區塊Other勾選Drill guide以及Drill drawing兩項。按下OK鈕離開。



  要使Gerber文件包含在CAM輸出文件資料夾里，可在PCB編輯環境下，點選主功能表的File >> Cam Manager，啟動Cam輸出文件設置精靈。

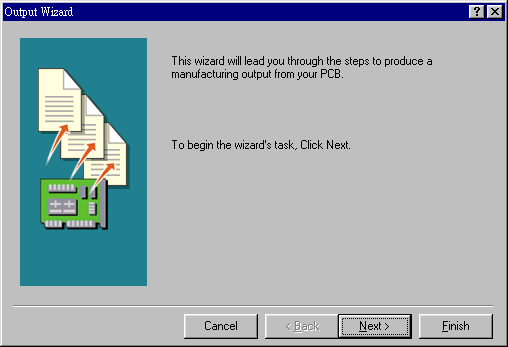

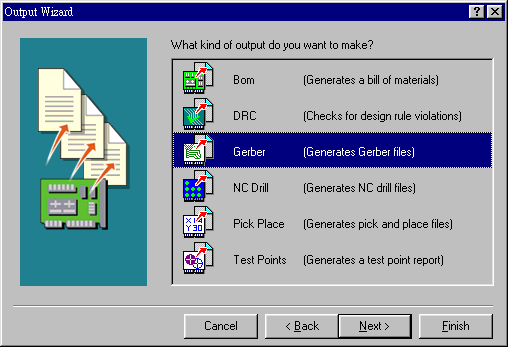

  輸出文件精靈可協助產生各種工業用的輸出文件，按下Next 鈕后，出現六種選項供選取。



  根據輸出文件產生的需要點選對應的選項，按Next 再開啟下一步驟的界面。

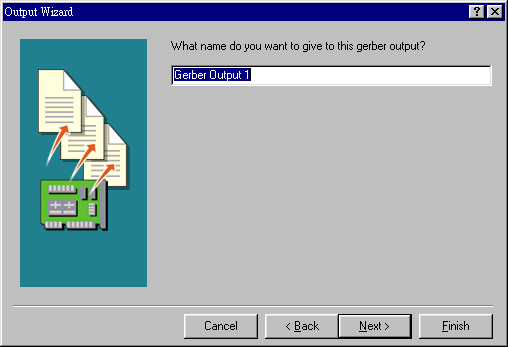

  Cam輸出文件精靈詢問此輸出文件的文件名為何？在此以內定值為其文件名，即 Gerber Output 1為此文件名。再按下Next結束命名，同時啟動下一界面。

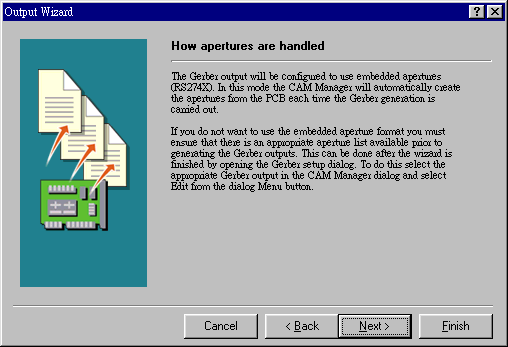

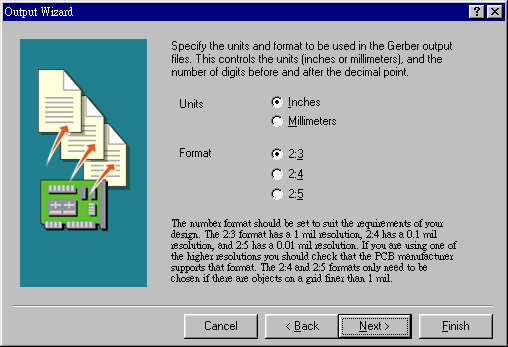

輸出文件精靈再度詢問透鏡隙徑(apertures)是否沿用內定值，或要自訂？在此接受其內定值并按下Next進行下一步。
