透鏡隙徑決定后，接下來是規定Gerber文件案使用的單位是公制或英制，以及

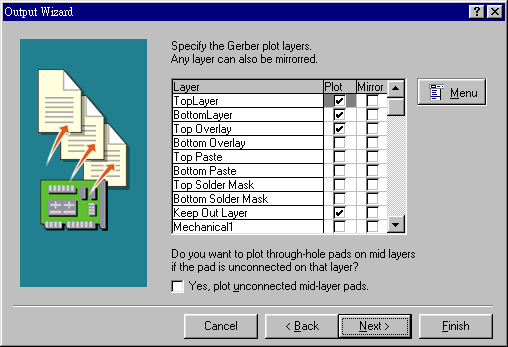

PCB板的解析度格式。選項中2:3 為0.1mil , 2:4 為0.01mil , 2:5 為 0.001mil的解析度。再下一步是決定Gerber文件要繪制的板層，依據實際狀況勾選各個板層。
或按下右方Menu鈕，點選Used On也就是使用過的板層，再按Next。

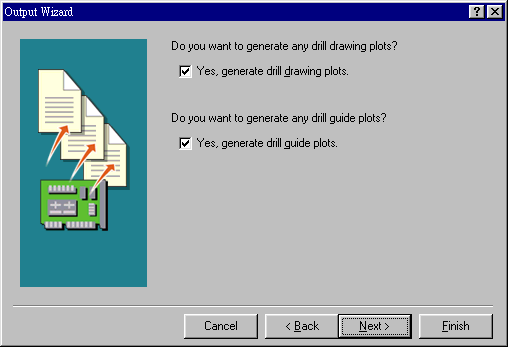

Gerber文件的設置已告一段落了。輸出文件精靈再詢問是否要建立鉆孔文件，以及導孔文件？

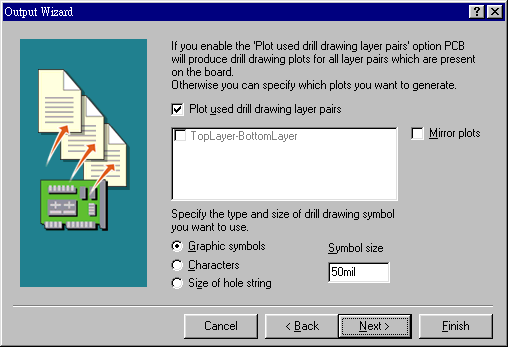

如果要產生鉆孔文件時，是否每一設計層均需被建立？內定值為設計為頂層與底層要鉆孔文件，且為50mil大小的圖形。

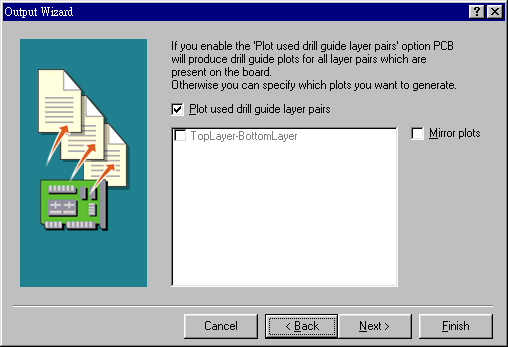

每一設計層均要導孔文件？或要另訂定的？

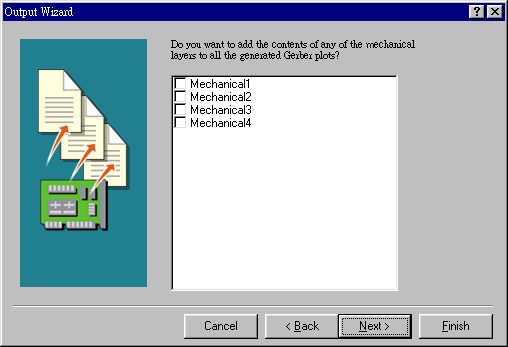

最后詢問機械層是否要建立Gerber輸出文件？如果需要建立的板層則加以點選的，否則留下空白。整個設置宣告完畢，畫面出現Finish 字樣。

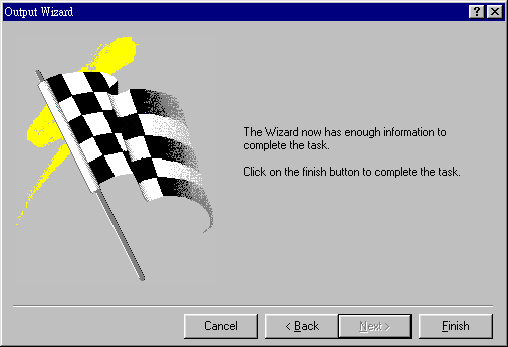

按下 Finish鈕結束Gerber輸出文件全部設置工作。

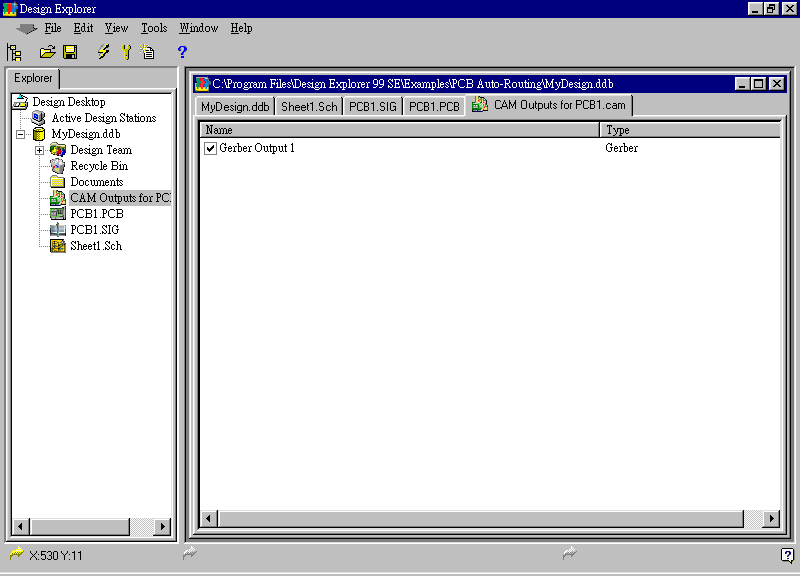

在專題制作環境的左方，瀏覽器(Explorer)里My Design.ddb內容增加了一項Cam Output for PCB1.cam。右方多了Gerber Output 1，表示Gerber輸出文件的設置工作已經完成，但并沒有建立各種必要的輸出文件。要獲得其各文件案時，并能獲得輸出，在主功能表點選Tools >> Preference，打開Perference設置環境。

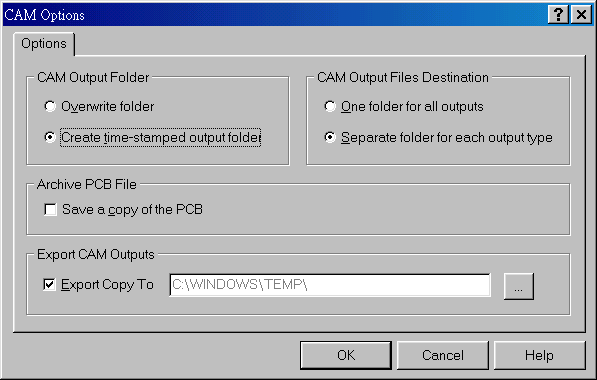

本設置欄共有四個區塊，左上角勾選Creat time-stamped output folder ，右上角勾選Separate folder for each output type，下邊為輸出路徑，本例為：C:\WINDOWS\TEMP。按OK結束。
在主功能列，Tool >>Generate CAM Files 才能產生各文件案。

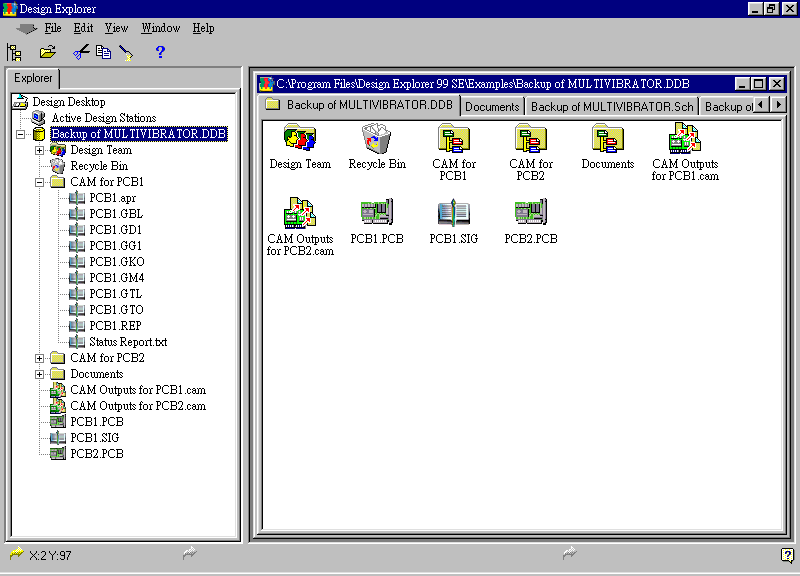

要檢查各Gerber輸出文件，則在瀏覽器中打開CAM Output for PCB1，即可看到一系列Gerber輸出文件。

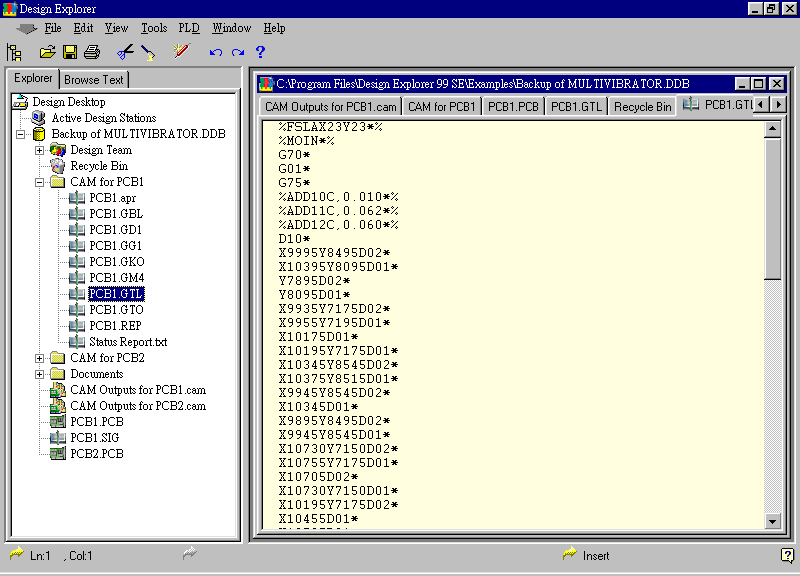

點選PCB1.GTL來看看Gerber 文件的廬山真面目。
三、如何輸入Gerber文件？

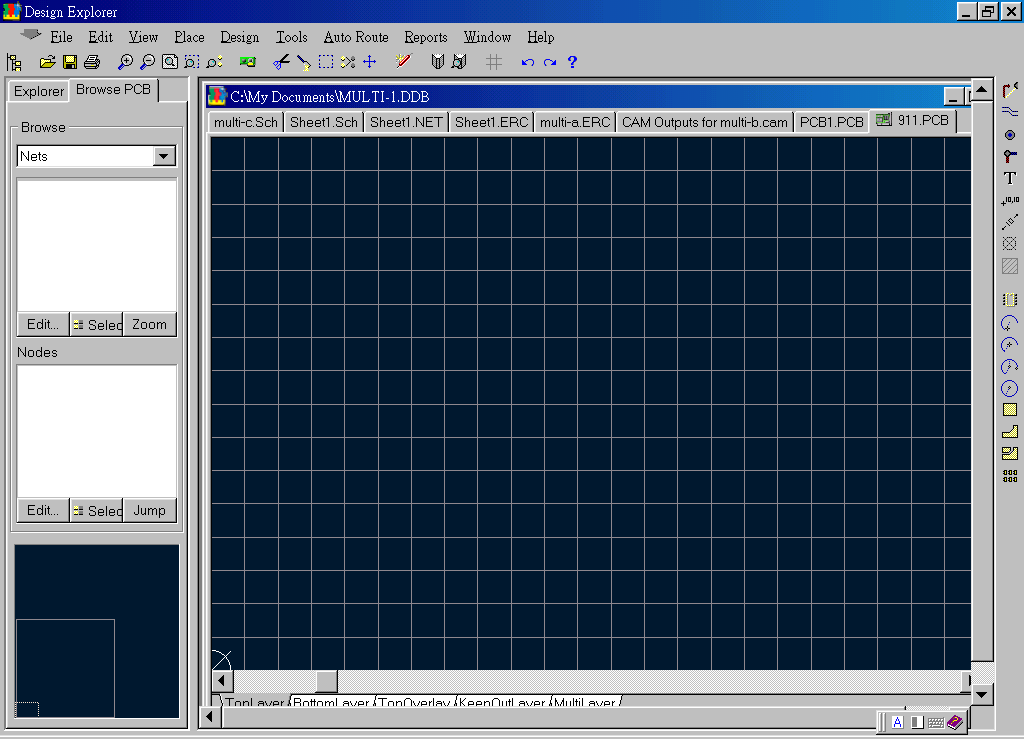

先預備一個PCB編輯環境，不必設置邊界。

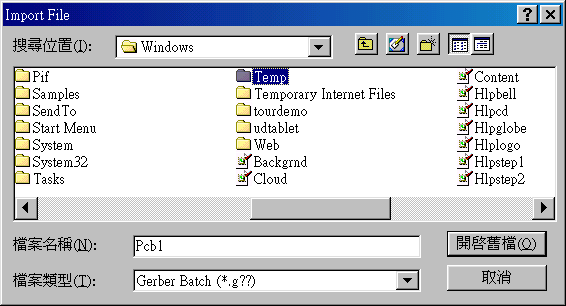

在主功能列，File >> Import。打開Import File選項環境。點選Temp。

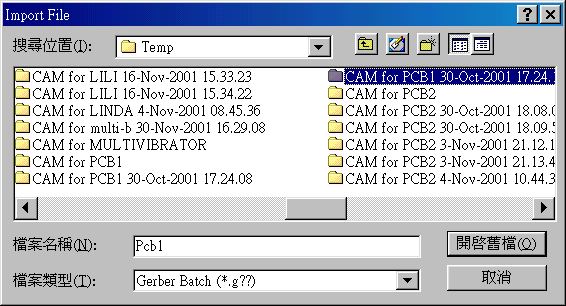

按開啟舊文件案。點選CAM for PCB1。

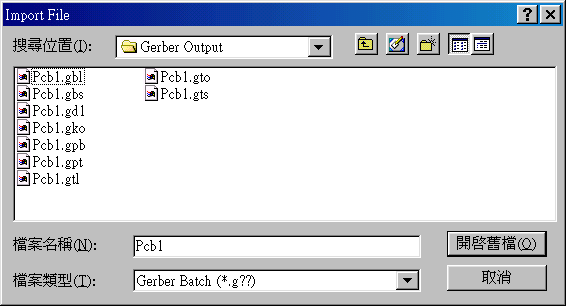

點選PCB.gto，頂層覆蓋層的Gerber文件。
