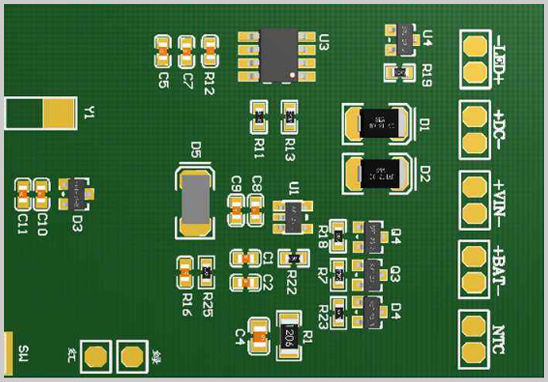

一、什么是多層高密度PCB（HDI PCB）？
多層高密度PCB（High Density Interconnect）通常指：
- 層數 ≥ 4層（常見6層、8層、10層以上）
- 線寬線距 ≤ 4mil（甚至3mil/3mil）
- 使用盲孔、埋孔、微盲孔（Laser Via）
- BGA、QFN等高引腳密度封裝器件
HDI概念最早來源于IPC標準體系，如IPC-2226《High Density Interconnect (HDI) Design Standard》，其中對微盲孔、疊層方式等進行了系統規范說明。
簡單理解：
當器件越來越小、信號越來越高速、功能越來越復雜，就必須通過“增加層數 + 提高布線密度”來解決空間問題。
二、多層PCB疊層設計規則
疊層設計是高密度PCB成功的第一步。
1. 疊層對稱原則
- 上下結構必須對稱
- 介質厚度對稱
- 銅厚分布對稱
否則容易產生翹曲變形，影響SMT良率。
2. 電源層與地層規劃原則
常見6層板結構示例：
1. Signal
2. GND
3. Signal
4. Power
5. GND
6. Signal
核心原則：
- 高速信號必須緊鄰?fù)暾貙?/span>
- 電源層與地層耦合，提高電源完整性
- 避免電源層被嚴重切割
參考標準：IPC-2221《Generic Standard on Printed Board Design》
三、線寬線距設計規范
線寬線距直接決定加工難度與成本。
常規工藝能力：
- 普通板廠：4mil/4mil
- 精密板廠：3mil/3mil
- HDI板：2.5mil甚至更低
設計建議：
- 不要一味追求極限線寬
- 結合板廠DFM能力設計
- 預留加工公差（通常+/-10%）
如果設計脫離加工能力，后期返工成本極高。
四、過孔設計規則（盲孔/埋孔/微盲孔）
1. 通孔設計
- 孔徑 ≥ 0.2mm（常規）
- 焊盤環寬 ≥ 4mil
- 避免孔過密導致爆板
2. 盲孔/埋孔設計
適用于BGA扇出困難區域。
常見結構：
- 1+N+1結構
- 2+N+2結構
- 任意層互連（Anylayer HDI）
設計原則：
- 控制疊孔數量（避免堆疊過多）
- 激光孔直徑一般0.1mm
- 微盲孔深徑比建議≤0.8:1
參考標準：IPC-6012、IPC-2226
五、BGA封裝PCB設計規則
BGA是高密度設計核心難點。
關鍵控制點：
1. 焊盤設計（NSMD優先）
2. 扇出方式（Dog bone結構）
3. 過孔是否塞孔電鍍（VIPPO）
4. 防止焊盤吸錫
建議：
- BGA間距0.8mm以下優先考慮盲孔
- 0.5mm間距必須HDI結構
- 高速BGA需做阻抗匹配設計
六、阻抗控制設計
高速信號（如USB、HDMI、DDR、PCIe）必須進行阻抗控制。
常見阻抗類型
- 單端阻抗（50Ω）
- 差分阻抗（90Ω/100Ω）
控制要素：
- 介質厚度
- 銅厚
- 線寬
- 線距
參考層距離
設計流程：
1. 與板廠確認疊層
2. 獲取阻抗計算模型
3. 調整線寬
4. 輸出阻抗控制表
阻抗誤差通?？刂圃?±10%以內。
七、電源完整性（PI）設計規則
很多設計失敗不是信號問題，而是電源問題。
建議：
- 電源層整面鋪銅
- 去耦電容就近放置
- 采用“電源-地”平面耦合結構
- 高頻電容靠近IC電源引腳
高速系統必須進行PI仿真評估。
八、EMC與EMI控制原則
多層板天然具有更好抗干擾能力，但前提是結構合理。
核心原則：
- 高速信號不跨分割
- 差分線等長
- 控制回流路徑完整
- 關鍵區域地過孔圍欄
建議高速接口區域增加地過孔屏蔽。
九、多層高密度PCB常見設計誤區
1. 層數不夠卻強行布線
2. 電源層被嚴重切割
3. BGA盲孔設計過多
4. 未提前確認板廠工藝能力
5. 忽略量產可制造性（DFM）
設計不是“能畫出來”，而是“能穩定量產”。
十、從原理圖到量產的完整流程建議
對于企業客戶來說，真正關心的是：
- 設計是否可制造？
- 是否可控成本？
- 是否可穩定量產？
建議流程：
1. 原理圖評審
2. 疊層方案確認
3. PCB布局布線
4. DFM審核
5. 小批量試產
6. PCBA驗證
7. 批量導入
宏力捷電子可提供從PCB設計 → BOM建立 → 供應鏈整合 → 打樣 → PCBA批量生產的一站式服務，減少中間溝通成本。
結語
多層高密度PCB設計，本質是結構規劃能力 + 工藝?yán)斫饽芰?+ 信號完整性控制能力的綜合體現。
- 設計前多考慮量產，
- 設計中多考慮阻抗與回流路徑，
- 設計后多做DFM驗證。
如果企業缺乏成熟PCB工程團隊，選擇專業PCB設計公司協作，往往比內部反復試錯更高效。
