SMT打樣加工能力
1. 10多臺JUKI/松下高速貼片機、4條SMT全自動生產線；
2. SMT貼片精度：0.1mm(IC) ，BGA貼片間距：0.3mm；
3. 能夠使用DIC返修系統（RD500 II)返修BGA；
4. 無鉛及回流焊氮氣工藝；
5. ICT/FCT測試以及飛針測試；
6. 最小貼裝元件：0201，最大貼裝元件尺寸：100x50x19mm ；
7. 通孔元件以及TQFP(16 mil細間距）BGA元件（960球）；
8. CCGA(1584I/O)及Micro-BGA(0.4mm pitch)；
CSP(0.4mm pitch)及0210元件的量產；
QFN（0.4mm pitch)及PoP元件的量產；
9. SMT貼裝連接器（0.4mm)以及屏蔽的貼裝；
10. SMT通孔回流技術；
11. 在線錫膏檢測；
12. SMT膠水的印刷工藝；
13. 涂覆及水洗流程；
14. X光的2D、3D檢查。
SMT打樣加工流程
1. 客戶下單
客戶根據自己的實際需求SMT加工廠下訂單，并提出具體的要求。而加工廠會通過自身能力進行評估，看看是否能夠完成訂單。如果廠家確定自己能夠在預計時間內完成訂單，那么接下來雙方就會進行協商決定各個生產細節。
2. 客戶提供生產資料
客戶在決定下單之后，給SMT加工廠提供一系列的文件和清單，比如生產所需要的PCB電子文件、坐標文件以及BOM清單等等，這些都是必須要提供的。
3. 采購原料
SMT加工廠根據客戶提供的文件資料到指定的供應商采購相關原料。
4. 來料檢驗
在進行PCBA加工之前，對于所有要使用的原料，進行嚴格的質量檢驗，確保合格后投入生產。
5. PCBA生產
在進行PCBA加工的時候，為了保證生產質量，無論是貼片還是焊接生產，廠家需要嚴格控制好爐溫。
6. PCBA測試
SMT加工廠進行嚴格產品測試，通過測試的PCB板交付給客戶。
7. 包裝售后
PCBA加工完成后，對產品進行包裝，然后交給客戶，完成整個PCBA加工工作。
SMT打樣加工需提供資料
1. 完整PCB做板文件（Gerber文件、擺位圖、鋼網文件）及做板要求；
2. 完整BOM（包含型號、品牌、封裝、描述等）；
3. PCBA裝配圖。
PS：報PCBA功能測試費用，需提供PCBA功能測試方法。
SMT打樣加工價格多少錢？
SMT打樣加工費用=PCB板費用+PCB測試費+PCB工程費(小批量適用)+元器件采購成本（部分上浮5%）+SMT/DIP焊接費用+PCBA測試費用+組裝工程費（小批量適用）+特殊包裝及物流費用（如客戶需要）。
SMT打樣加工時間要多久？
SMT打樣加工的時間構成：元器件采購和PCB生產+SMT貼片加工+DIP插件加工+PCBA測試+成品組裝。
SMT打樣加工的時間明細：元器件和PCB采購一般都是同時下單，PCB生產需要3-10天，元器件采購2-15，元器件的到貨時間相對不確定，SMT和DIP加起來需要3-5天，PCBA測試一般需要1-3天，成品組裝2-5天。
選擇宏力捷做SMT打樣加工的四大理由
1. 實力保障

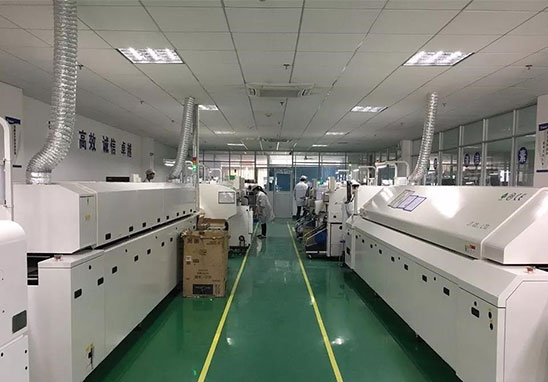

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
