為什么要做SMT手工貼片加工？
在電路板的貼片過程中，有一些例如開關、按鈕、連接器等無法采用自動化貼片機安裝的元件，需要工程師進行手工貼片，然后進行回流焊。
SMT手工貼片加工流程
1.清潔并固定PCB
在對PCB板進行貼片處理的時候，要首先對PCB進行簡單的檢查，確保其表面清潔，是否有雜質。如果發現PCB上粘有油性手印或者氧化物之類的要用干凈的無紡布進行清潔，使其不用影響后序的上錫焊接工作。在進行SMT手工貼片時，如果設備條件允許，可以使用焊臺等工具將PCB板固定方便焊接。不過一般焊接工作直接用手固定即可，但是需要注意不能用手指直接接觸PCB上的焊盤。
2.固定所需元件
固定所需的貼片元件是SMT手工貼片中最重要的一步。根據貼片元件不同的管腳數目，可以將固定方法大致分為兩類，即單腳固定和多腳固定。對于管腳數目五個以下的貼片元件一般采用單腳固定，更多管腳的元件通常采用多腳固定。
3.焊接管腳
將元件大致固定好之后，就可以對剩下的管腳進行焊接。對于管腳相對較少的元件，可以選擇單手持焊錫，另一只手持烙鐵，依次對點焊接即可。如果管腳多切分布密集，可以使用拖焊的手法，但要注意必須確保所有的管腳都與焊盤連接完好，不能虛焊。
4.清理焊錫
在上一個步驟中如果不小心融化了過多的焊錫，就容易造成PCB短路，為了處理多余的焊錫，可以使用吸錫帶吸除多余的焊錫。
5.清洗焊接點
在完成焊接和清理焊錫的工作后，貼片元件就基本焊接完成了。但是在焊接過程中使用的松香和吸錫帶會讓元件管腳周圍殘留一些松香，這些殘留物不會對PCB的正常使用產生太大影響，但是可能會對檢查維護帶來不便，而且也不夠美觀。一般可以采用專業的洗板水進行清潔，如果沒有采用酒精代替也可以，清洗工具可以使用棉簽或者用鑷子夾著無紡布擦拭。完成對電路板的清潔后，SMT手工貼片就算是完成了。
為什么選擇深圳宏力捷做SMT手工貼片加工？
1. 實力保障

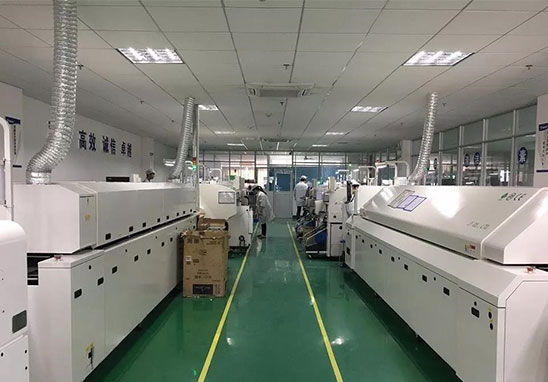

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。

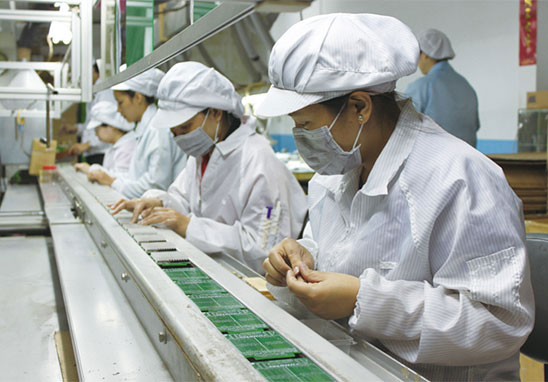

? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
