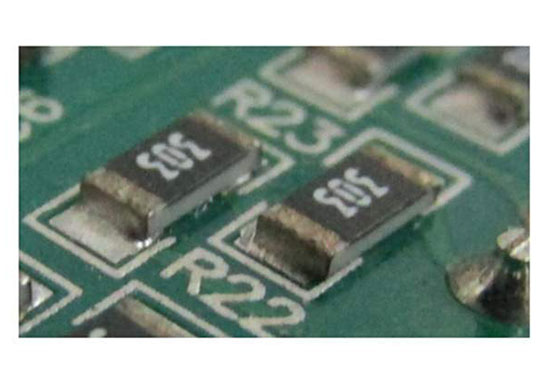

在SMT貼片加工過程中，有時候會出現chip元件立起來的現象，俗稱立碑。這是一種PCBA加工不良的現象，需要PCBA加工廠家去找出原因并解決問題。那么有哪些因素會導致SMT貼片加工立碑，需要如何解決SMT貼片加工立碑問題，接下來深圳PCBA加工廠家-深圳宏力捷電子為大家介紹。

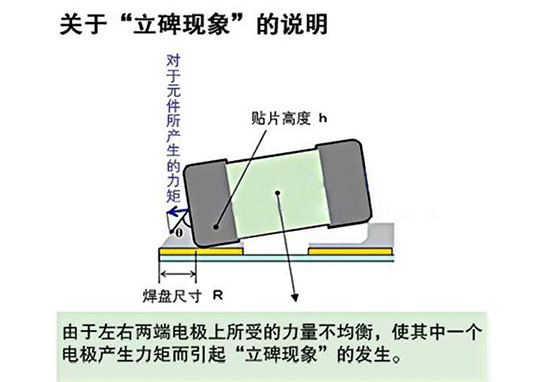

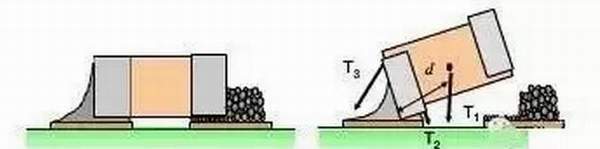

立碑現象發生的根本原因是元件兩邊的焊接拉力不均衡，從而引起元件兩端的潤濕程度也不平衡。那么像以下的幾種情況，均會引起SMT貼片加工過程中，回流焊接時元件兩端的濕潤力不平衡，從而導致發生立碑現象。
一、本身PCB設計問題
a、焊盤大小設計不規則，例如：元件兩端的焊盤通常是與地線相連接的一側焊盤面積過大，并且焊盤兩端熱容量不均勻，當然，如果PCB板廠制造工藝水平太差，也會導致類似問題的發生。
b、焊盤大小差異化導致錫膏溶解焊接受力不同，引起兩端焊盤在焊接過程形成一種拉鋸狀態。

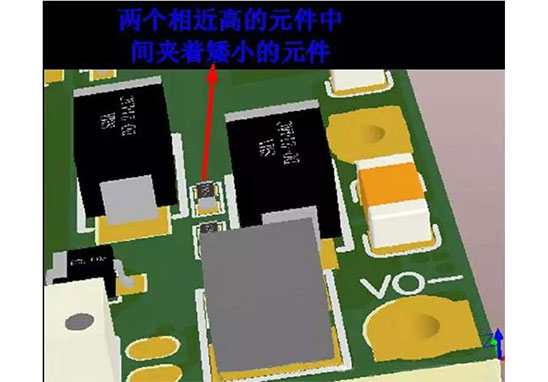

c、元器件布局不合理。PCB板內各處的溫差過大以致元件焊盤兩邊吸熱不均勻，如：異型器件、結構件、QFP、BGA、吸熱量大的器件周圍小型片式元件的焊盤兩端會出現溫度不均勻，那么錫膏溶解時就造成了焊接拉力不均衡。
d、焊盤內距不合理。
解決方法：

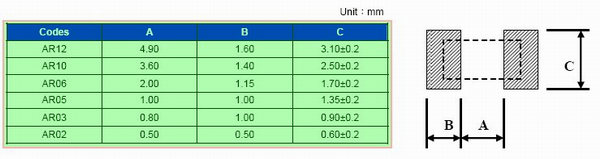

1、優化焊盤設計，確保元器件兩端焊盤大小一致，形狀一致。

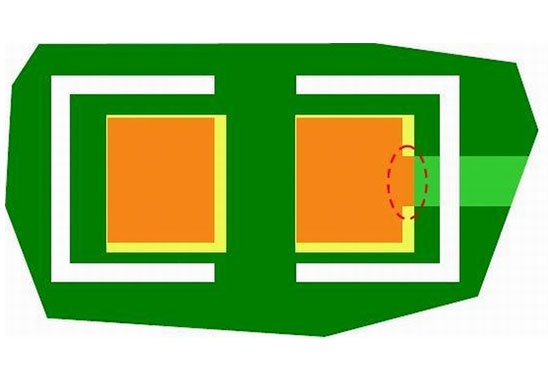

2、要求PCB供應商嚴格按照焊盤大小制作阻焊，覆蓋面積大小合理工整，不可出現走線尾巴等。
3、設計布局分類處理，器件放置清晰合理
二、現場SMT加工工藝問題

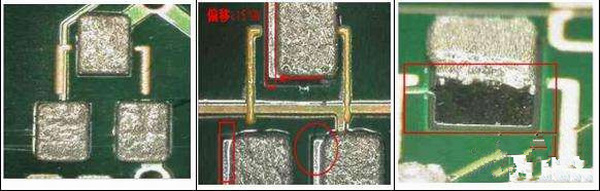

1、印刷錫膏異常：SMT貼片加工， 70%-80%的立碑不良現象都可能與該工序有關，如錫膏印刷偏位，鋼網開孔不合理，多錫少錫等問題，導致兩焊盤的焊錫膏印刷量不均勻，多的一邊會因焊錫膏吸熱量增多，融化時間滯后，以致濕潤力不平衡。如果錫膏的活性不好（一般這種情況比較少），也會引起SMT貼片加工立碑現象，當然，關鍵在于錫膏的儲存與是否合理使用。
解決方法：保證印刷質量，確認鋼網開孔尺寸，檢查錫膏并進行良好的管控。
2、貼片問題：貼片偏位，受力不均勻，會導致元件浸入到焊錫膏中的深度不均勻，回流焊接時會因時間差而導致兩邊的濕潤力不平衡，如果元件貼片偏位會直接導致立碑。
解決方法：確認貼片機工藝參數和貼裝效果，爐前檢驗。

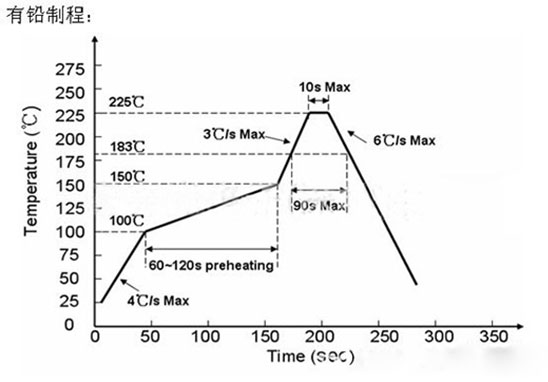

3、焊接問題：爐溫曲線不合理，如果在回流焊爐膛內時間過短和溫區太少，就會造成對PCB受熱不均勻，導致PCB板上溫差過大，從而造成濕潤力不平衡。
解決方法：根據錫膏設定大的爐溫曲線，然后根據不同產品的結構和期間布局，再進行不同的爐溫曲線優化，優化出適合每款產品的爐溫曲線。
三、物料問題
元件的可焊性差，錫膏熔化后，表面張力不一樣，元件焊端表面氧化，產生了氧化物，通常紙帶物料從背面可能明顯看出紙帶發黃發黑的現象，此類元件就會出現拒焊現象，造成立碑。
解決方法：如果條件允許，首先選擇換料，如果沒有物料，則可以通過改善印刷和優化爐溫曲線來減少不良。
以上就是關于如何解決SMT貼片加工立碑問題的介紹，如果您有電路板產品需要做PCB設計、PCB制板、元器件代購、SMT貼片加工、DIP插件加工、PCBA代工代料服務，歡迎聯系深圳宏力捷電子！
