深圳宏力捷電子一家擁有平均設計經驗超過10年設計工程師團隊的專業PCB設計公司，能夠提供各類多層、高頻、高速電路板的布線設計服務。接下來為大家介紹Altium如何出Gerber文件。
什么是Gerber文件？
Gerber文件是所有電路設計軟件都可以產生的文件，在電子組裝行業又稱為模版文件（Stencil Data），在PCB制造業又稱為光繪文件。可以說Gerber文件是電子組裝業中最通用最廣泛的文件格式，生產廠家拿到Gerber文件可以方便和精確地讀取制板的信息。生產文件的輸出，俗稱Gerber out。
Altium出Gerber文件步驟：

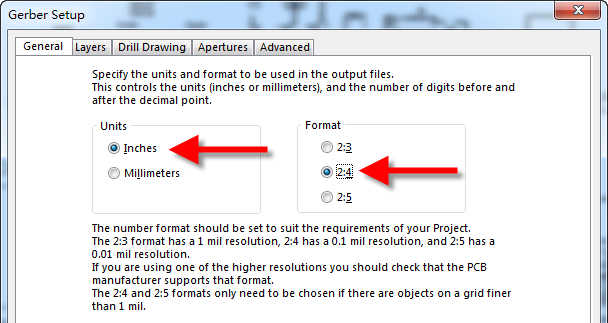

1、在繪制好的PCB界面中，執行菜單命令“File-Fabrication outputs-Gerber Files”，進入Gerber setup 界面，如圖1所示。
? Units 輸出單位的，通常選擇“inch”，
? Format比例格式選擇，通常選擇2∶4 。
圖1 輸出單位&格式精度選擇
2、“Layers”選項設置
? “Polt lays”下拉菜單中選擇“Used on”，意思是在設計過程中用到的層都進行勾選輸出，當然如果不需要輸出的層可以直接上面對話框中去掉勾選。
? “Mirror layers”下拉菜單里面選擇“All off”全部關閉 ，不能鏡像輸出。

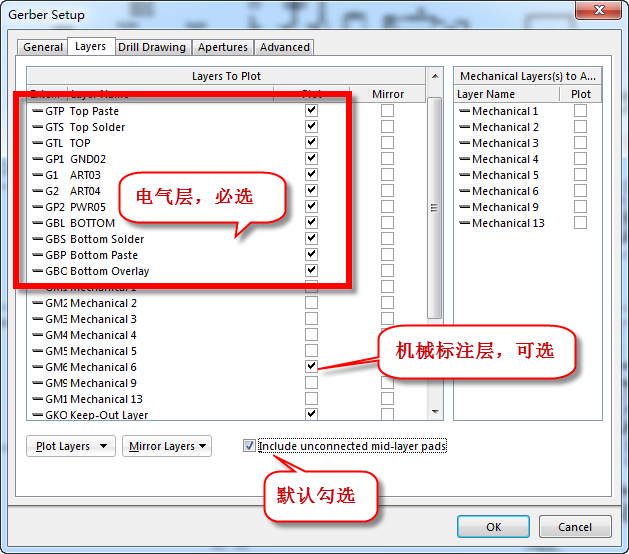

? 層的輸出選擇如圖 2 所示，注意必選項和可選項。
圖2 層的輸出選擇
? 層的示意說明
Ø GTP = Gerber Top Paste 頂層鋼網層
Ø GTS = Gerber Top Solder 頂層阻焊層
Ø GTO = Gerber Top Over Layer 頂層絲印層
Ø GTL = Gerber Top Layer 頂層線路層
Ø GP1 = Gerber Plane 1 第一個負片內層
Ø G1 = Gerber Layer 1 第一個正片內層
Ø G2 = Gerber Layer 2 第二個正片內層
Ø GP2 = Gerber Plane 2 第二個負片內層
Ø GBL = Gerber Top Layer 底層線路層
Ø GBO = Gerber Bottom Over Layer 頂層絲印層
Ø GBS = Gerber Bottom Solder 底層阻焊層
Ø GBP = Gerber Top Paste 底層線路層
Ø GM 1= Gerber Mechanical 1 機械表示1層
Ø GKO= Gerber Keep-out Layer 禁止布線層

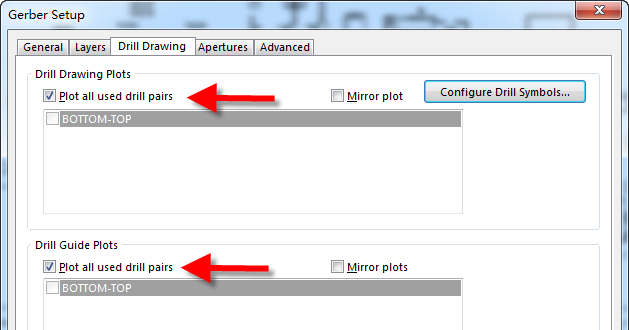

3、Drill Drawing Plots 對“Plot all used drill Pairs”及“Plot all used drill pairs”進行勾選，表示對用到的鉆孔類型都進行輸出。
圖3 Drill Drawing 設置

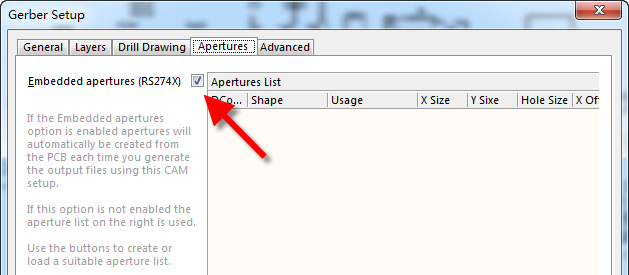

4、Apertures 默認設置此，選擇“RS274X”格式進行輸出，D碼格式如圖 4 所示。
圖4 D碼格式

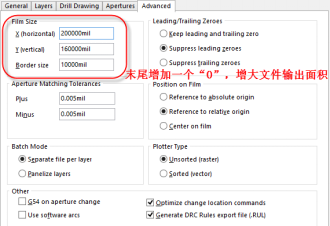

5、Advanced 菜單項，如圖 5 所示三項數值都在后面都增加一個“0”，增大數值，防止輸出面積過小的情況。其他選項采取默認設置即可。

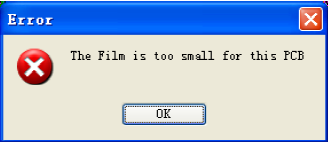

如果不擴大設置，可能出現如圖 6 所示提示，有可能造成文件輸出不全的情況，按照上面設置可以得到解決。
圖5 Film Size擴大設置
圖6 Gerber輸出面積過小

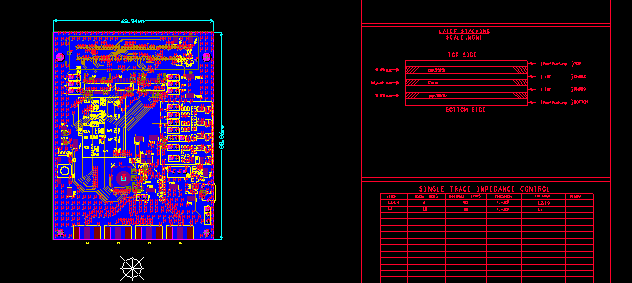

6、Gerber輸出效果預覽如圖7所示。
圖7 Gerber輸出預覽
7、鉆孔文件的輸出

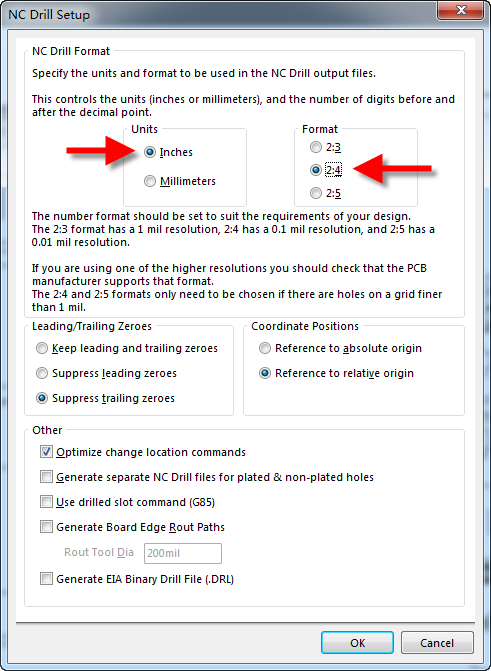

設計文件上放置的安裝孔和過孔需要通過鉆孔輸出設置進行輸出，在PCB的文件環境中，執行菜單命令“File-Fabrication outputs-NC Drill Files”，如圖 8 ，進入鉆孔文件輸出界面：
? Units 輸出單位的，通常選擇“inch”；
? Format比例格式選擇，通常選擇2∶4 ；
? 其他選項進行默認設置。
圖8 鉆孔文件輸出設置

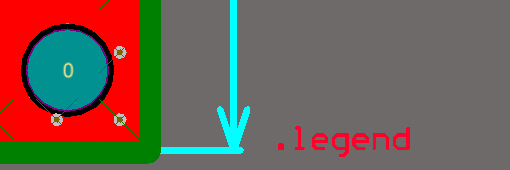

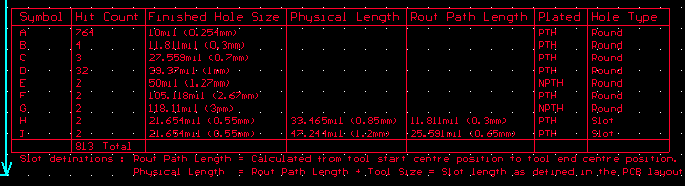

在PCB設計階段，我們通常在PCB的右下角“Drill Drawing”層防止“.Legend”字符，在輸出Gerber之后，我們會很詳細地看到鉆孔的屬性以及數量等信息，如圖10所示。
圖9 “.Legend”字符的放置和輸出
圖10
在PCB中放置“.Legend”字符時字高和字寬不要太大，放置“30/5 mil”最佳，不宜過大。
8、IPC網表
如果在提交Gerber文件給板廠時，同時生成IPC網表給廠家核對，那么在制板時就可以檢查出一些常規的開短路問題，可避免一些損失。
在PCB界面下，執行菜單命令“File-Fabrication outputs-TestPoint Report”，進入IPC網標輸出對話框，按照如圖11所示進行相關設置，之后輸出即可。
圖11 IPC網表的輸出
9、貼片坐標的輸出

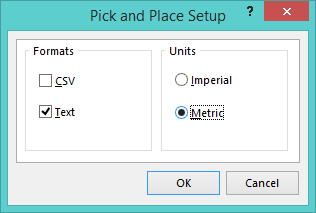

制版生產完成之后，后期需要對各個器件進行貼片，這需要用各期間的坐標圖。Altium中通常輸出TXT文檔類型的坐標文件；如圖12所示，在PCB幾面，執行菜單命令“File-Assembly Outputs-Generates pick and place files” ，進入坐標文件生成界面。選擇輸出坐標格式和單位（通常為mm）。
圖12 坐標文件設置

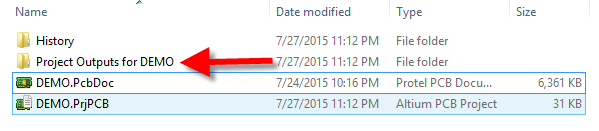

至此所有的Gerber資料輸出完畢，把當前工程目錄下Output文件夾中的所有文件進行打包即可發送到PCB加工廠進行加工，Gerber文件的打包如圖13所示。
圖13 Gerber文件的打包
以上就是關于Altium如何出Gerber文件的介紹，如果您電路板需要做布線設計、電路板打樣、PCBA代工代料，歡迎咨詢深圳宏力捷電子！
