一、什么是PCBA加工中常說的白斑
部分

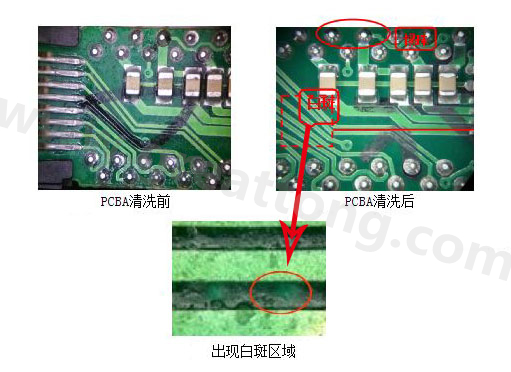

PCBA加工成品中可能會遇到白斑問題，白斑現象一般出現在焊接過程或焊后清洗過程中，主要表現為PCB表面、引腳及焊點表面或周圍出現白斑或白色殘留物，白斑物質的成分可能是結晶松香、松香變性物、有機和無機金屬鹽、組焊劑、助焊劑或清洗劑等反應物以及焊接高溫產生的其他化學物質，但大部分是來自于助焊劑中的松香或水溶性酸發生了化學變化，造成所產生的物質較其原組成更難溶于清洗劑。
一般比較疏松的樹脂殘留物，以相似相溶原理和溶解系數為理論基礎，，選用不同溶劑的組合來達到溶脹和溶解后即可清洗去除。但有機酸會和錫、鉛等金屬及其金屬氧化物發生金屬皂化反應形成羧酸鹽，且溫度越高，時間越長形成越多。這類質硬金屬鹽一般溶劑無法清除，需超聲波協助清理。因此工藝上可通過降低溫度和縮短時間來減少該類殘留物的形成。另外，焊后有機物的變性給清洗劑的成分配置帶來困難，再加上組焊劑的品種和PCB生產工藝中的化學干擾，焊劑中某些溶劑的介入破壞了組焊劑原有表面品質，使得白斑現象層出不窮，只有針對性地選擇清洗劑了。
鑒于白斑的種類比較多，且對PCBA加工產品質量會有一定影響，因此有必要找出不同種類白斑產生的原因，白斑現象在波峰焊接及再流焊工藝中均有發生，白斑成分非常復雜，成因也不易被預測。由于波峰焊接工藝控制較為復雜，白斑辨識也較困難，生產中一般可通過以下幾步加以確認。
二、PCBA白斑成份辨識方法
1、PCB辨識
從問題批量中取出幾塊未插件的裸板，使用一般除助焊劑的清洗程序進行預洗。預洗后的裸板采用標準組裝工序后清洗。若預洗后的板子經過相同程序后無白斑出現，表示問題是裸板受到污染。確認裸板的制造過程是否有問題。
2、助焊劑辨識
從問題批量中取出幾塊未插件的裸板，不添加助焊劑，但按照標準組裝工序進行其他步驟。若無白斑出現，表示問題與助焊劑及焊錫有關。
3、焊接辨識
重復助焊劑辨識，但略過波峰焊步驟。若無白斑出現，表示問題與焊接溫度太高或時間太長有關。
4、清洗劑/清洗工藝辨識
標準組裝工序后的PCBA，延長焊后至清洗的間隔時間待溫度降至室溫后再進行清洗。若無白斑出現，表示問題與清洗工藝溫度有關。
5、其他成因辨識
其他原因造成PCBA表面殘留物，可通過光學方式來檢查其形態，也可通過滴入水或酒精等溶劑來觀察。若溶于水則表示為無機物殘留，若溶于酒精則表示為有機殘留物。
三、PCBA白斑種類及形成原因和清洗方法
常規PCBA清洗方法可能對本文涉及的部分頑固性白斑的效果有限。下面根據不同PCBA白斑出現的原因針對性介紹相關清洗方法。白斑大部分是來自于助焊劑中的松香或水溶性酸發生了化學變化。下面對兩種成分產生白斑原因進行簡單分析。
1、松香樹脂殘留物
含有松香或改性樹脂的助焊劑，主要是由非極性的松香樹脂及少量的鹵化物有機酸和有機溶劑組成。鹵化物有機酸（如乙二酸）等活性物質在焊接過程中經過復雜的化學反應過程，產物可以是未反應的松香、聚合松香、氧化松香、分解的活性劑及鹵化物以及與金屬反應產生的金屬鹽等。未反應的松香較易除去，但具有潛在危害的反應物不容易清除。
2、氧化松香殘?jiān)?/strong>
松香樹脂主要由松香酸組成，由于其分子中有不飽和的雙鍵，很容易被氧化。焊接受熱時，松香酸迅速氧化成過氧化物和酮類化合物，比原樹脂更不容易溶于溶劑，清洗后在PCB表面就會出現明顯不規則分布的白斑，而且在PCB受熱較厲害的部分更加明顯。
這類白斑不能用普通的含氯、含氟溶劑清洗干凈，酒精溶劑或被皂化的水也不能將它清除。常采取兩種辦法：適當?shù)牟料捶椒?；用加熱的原始助焊劑將其溶解，然后再用正常的清洗溶劑將它清除?/div>
另外，為了提高松香的抗氧化性，部分助焊劑配方中使用了改性后的氫化松香予以改善。但由于焊接過程中復雜的化學反應，此方法并未有效防止白色殘余。
3、聚合松香殘?jiān)?/strong>
松香型助焊劑在焊接過程中發生聚合反應，原因與氧化松香成因一樣。當松香聚合時，會形成一些長鏈分子，頑固地牢牢附著在PCB表面，不溶解于任何普通溶劑。值得注意的是，聚合松香形成需焊料表面的錫氧化物做催化劑，去除辦法一般采用和氧化松香同樣的辦法。
4、水解松香殘?jiān)?/strong>
松香本身不溶于水，但在儲存和使用過程中，會吸收空氣中的潮氣，再用水清洗方式和含水酒精溶劑進行清洗時，同樣會與水結合，發生水解反應。松香中被水解的部分一般不溶于清洗溶劑，但其形成本身是個可逆過程，給水解松香緩慢加熱到100 ℃，水解松香將會分解，然后用常規溶劑將其去除。但若加熱控制不當，將導致其發生不可預料的復雜化學反應，形成更難清洗的其他殘留。
5、有機酸焊劑殘留物
含有機酸的助焊劑殘留物，主要是未反應的有機酸（如乙二酸、丁二酸等）及其金屬鹽類。大多數無色免清洗助焊劑就是這一類，主要由多元有機酸組成，也包括常溫下無鹵素離子而焊接高溫時產生鹵離子的化合物，有時也包括極少量的極性樹脂。有機酸與焊料形成的鹽類有較強吸附性能，且溶解性極差。使用水溶性助焊劑時，更大量的這類殘余物及鹵化物鹽類會產生，但由于及時的水清洗，這類殘留物可以得到很大程度的降低。
6、免清洗助焊劑造成的殘?jiān)?/strong>
