一、為什么說PCB設計是電子開發的關鍵一步？

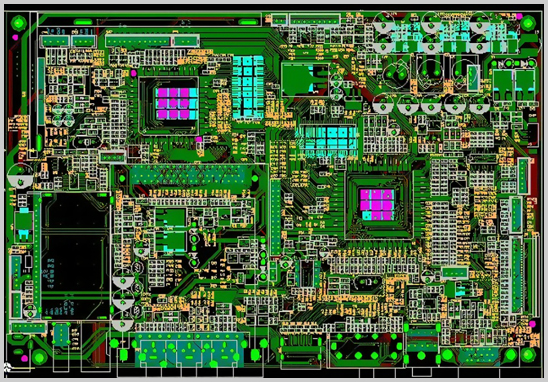

在電子產品的設計中，原理圖只是“思想藍圖”，而PCB（Printed Circuit Board）才是將電路真正變為“可執行物理形態”的載體。
PCB設計不僅僅是簡單的連線，而是兼顧電氣性能、信號完整性、電磁兼容性及可制造性（DFM）的系統工程。
一塊高質量的PCB板，能顯著提高系統穩定性、降低EMI干擾、減少調試難度，是整個項目成功的關鍵環節。
二、PCB設計基礎要點
1. 元器件封裝選擇
PCB設計前應確保元件封裝與實際器件完全匹配，這直接影響焊接可靠性及后期裝配效率。
- 電阻：耐壓值、功耗、溫度系數應滿足電路需求。
- 電容：關注耐壓、有效電流、ESR參數。
- 電感：其額定電流必須大于電路中實際流過的電流。
2. 電源與地線設計
電源與地線設計是PCB布局的“血管系統”。
- 加寬地線：優先保證地線比電源線寬，電源線又比信號線寬。
- 多層板設計：建議將地線層獨立為完整面，可降低回路阻抗。
- 敷銅處理：未布線區域統一敷銅接地，有助于電磁屏蔽。
> 對于數字電路可采用“地網”結構，而模擬電路應保持地面完整性，避免地回路干擾。
3. 數字與模擬電路共地策略
數字與模擬電路混合時，應在PCB上分區布局，兩部分地線僅在單一點（通常在接口處）短接。
這樣能有效避免高頻數字噪聲耦合進模擬部分，確保信號純凈。
三、PCB Layout常見干擾與抑制方法
1. 串擾（Crosstalk）
由于相鄰信號線距離太近產生電磁耦合，引起信號畸變。
優化策略：
- 增大平行走線間距；
- 相鄰走線盡量垂直；
- 添加“保護地線”或“空白走線”隔離高敏感信號。
2. 反射（Reflection）
當信號線阻抗不匹配（例如急彎、分支）時會產生信號反射。
優化策略：
- 盡量避免直角走線，使用45°或弧形走線；
- 減少分支線，必要時添加終端電阻匹配。
四、信號完整性與走線布局技巧
1. 信號流向要順暢
信號線應按電路邏輯流向布線，盡量減少回環路徑，防止信號延時或串擾。
2. 高頻信號線短而直
對高速信號（如時鐘線、差分線）應保持長度最短、路徑最直、阻抗一致，并盡量靠近地層布線。
3. 差分信號對布線
保持等長、等間距，并避免在中途分層或跨越電源區域。
五、Layout設計中的關鍵細節
1. 驅動芯片與MOSFET靠近放置，縮短驅動回路；
2. 去耦電容緊貼IC電源引腳，減少噪聲干擾；
3. 散熱焊盤加過孔連接至地層，增強導熱性能；
4. 高電流路徑與信號路徑分開，防止地彈效應（Ground Bounce）；
5. 邏輯輸入端遠離高壓走線，防止電壓跳變干擾邏輯信號。
六、濾波與旁路電容布局
- 輸入端濾波電容：用于平滑電源電壓，防止尖峰。
- 輸出端電容：改善負載瞬態響應。
- 旁路電容（Bypass Cap）：緊貼芯片電源腳放置，用于濾除高頻噪聲。
推薦組合：
> 高頻使用0.1μF陶瓷電容 + 低頻使用10μF鉭電容。
七、阻抗與層疊設計建議
高頻設計中，PCB層疊結構直接影響信號完整性：
- 四層板推薦：信號層 / 地層 / 電源層 / 信號層
- 六層板推薦：信號層 / 地層 / 信號層 / 電源層 / 地層 / 信號層
八、總結：PCB設計的“黃金原則”
- 遵循信號流向，布局邏輯清晰；
- 保證電源與地完整，減少噪聲回路；
- 高頻信號短、直、避開敏感區；
- 充分利用多層板優化接地與電源分布；
- 合理布局元件位置，兼顧電氣與熱設計。
