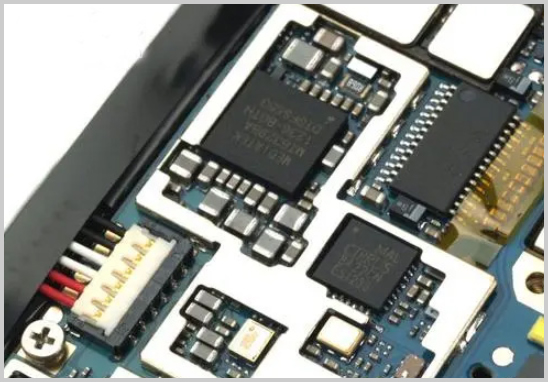

什么是PCB連錫？
在PCB焊接過程中，常見的缺陷之一就是連錫（Solder Bridging），也就是相鄰的焊點因為錫量過多或間距設計不合理而短路在一起。簡單說，就是“焊點和焊點粘在了一起”，這不僅會導致電路短路，還可能造成元件失效。根據《IPC-A-610 電子組件可接受性標準》里的定義，連錫屬于嚴重焊接缺陷，必須避免。
PCB設計中導致連錫的常見原因
1. 焊盤間距不足
如果焊盤之間的間距設計過小，焊錫在回流時容易跨過間隙形成連錫。
2. 焊盤尺寸設計不合理
焊盤過大，焊錫堆積；焊盤過小，容易溢錫，都可能造成連錫。
3. 走線方式不佳
錫膏容易聚集在不對稱走線的焊盤邊緣，導致焊接時流動不均。
4. 阻焊層開窗不當
如果阻焊層沒有完全覆蓋，錫膏就可能“串聯”到隔壁焊點。
5. BGA/QFN等高密度封裝設計問題
高密度封裝如果布局不合理，極易出現連錫或空焊問題。
PCB設計階段避免連錫的實用方法
1. 優化焊盤間距
- 參考IPC-7351標準，不同封裝器件的最小焊盤間距都有建議值。
- 對于0402/0201等小尺寸封裝，要特別注意間距≥0.2mm。
2. 合理設計焊盤尺寸
- 根據元件引腳大小設置，過大或過小都不可取。
- 常見做法是焊盤比引腳稍大0.1mm左右，保證足夠的錫量又不至于堆積。
3. 增加阻焊橋（Solder Mask Bridge）
- 在相鄰焊盤之間加一道綠油（阻焊層），可以有效防止錫液連通。
4. 優化走線方式
- 盡量避免走線直接從焊盤引出，采用“狗骨式”走線更佳。
- BGA焊盤可通過Via-in-Pad工藝引出，但需填孔+電鍍平整，避免吸錫或連錫。
5. 關注工藝設計（DFM）
- 在設計階段考慮生產工藝（Design for Manufacturability）。
- 與PCB廠、貼片廠溝通，確認錫膏厚度、鋼網開口比例。
- 一般推薦鋼網開口比焊盤縮小5-10%，減少錫量避免連錫。
生產環節輔助措施
即使設計優化了，也要在生產環節配合：
- 錫膏印刷工藝控制：錫膏均勻度、厚度要符合工藝要求。
- 回流焊溫度曲線優化：合理的升溫、回流和冷卻階段，避免錫液過度流動。
- 焊接檢測與返修：用AOI自動光學檢測發現連錫問題，及時調整工藝。
總結
PCB連錫的出現往往是設計+工藝雙重因素疊加的結果。
- 在設計階段：注意焊盤間距、阻焊層、走線和鋼網開口設計；
- 在生產階段：嚴格控制錫膏印刷和回流焊工藝。
