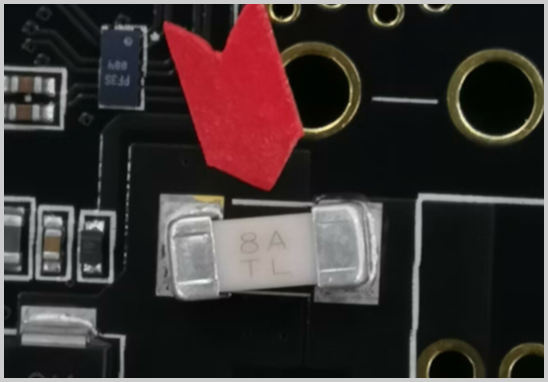

在SMT貼片加工過程中，元件位移是一種常見的工藝問題，通常會影響PCBA的焊接質量和整體性能。元件位移不僅會導致焊點的虛焊或短路，還可能引發產品不良率上升，影響生產效率和客戶滿意度。因此，了解元件位移的原因并采取相應的處理和預防措施對于確保產品質量至關重要。
本文將詳細探討SMT貼片加工中元件位移的原因，并提供相應的處理方法和預防措施，幫助工廠更好地應對這一挑戰。
元件位移的常見原因
元件位移通常發生在焊接前后，導致元件不能準確對齊設計位置。其常見原因可以歸結為設備問題、工藝問題和材料問題三個方面。
1. 設備問題
1.1 貼片機精度不足
貼片機是SMT加工的核心設備，其精度直接影響元件的放置準確性。如果貼片機校準不準確或設備老化，會導致元件放置位置出現偏差。
處理方法：
- 定期對貼片機進行校準，確保其精度符合加工要求。
- 檢查并維護設備的機械臂和傳動系統，防止由于機械磨損導致的誤差。
- 使用高精度貼片機，尤其是在處理0201、01005等微小元件時，保證貼片精度。
1.2 絲印機對位不準
絲印機用于將焊膏精確地印刷到PCB焊盤上。如果對位不準或焊膏印刷不均勻，元件在回流焊過程中會發生位移。
處理方法：
- 定期檢查絲印機的對位系統，確保PCB與鋼網對齊。
- 優化鋼網設計，確保焊膏印刷厚度均勻、位置準確。
- 采用自動光學檢測設備（SPI）對焊膏印刷質量進行實時監控，避免焊膏堆積或缺失。
2. 工藝問題
2.1 回流焊溫度曲線不佳
在回流焊過程中，如果溫度曲線設置不合理，會導致焊膏熔融不均勻，進而使元件受到不平衡的表面張力作用而移動。
處理方法：
- 優化回流焊溫度曲線，確保焊膏均勻熔化。特別是在升溫區和恒溫區，溫度變化應逐漸進行，避免過熱或冷卻不均。
- 定期監控回流焊設備的溫度傳感器，確保實際溫度與設定值一致。
2.2 焊膏問題
焊膏的粘性和印刷質量對元件固定有重要影響。如果焊膏粘性不足或印刷不均勻，元件在貼裝后容易移動。
處理方法：
- 選擇高品質、合適粘度的焊膏，確保其在貼片和回流焊過程中具有良好的粘附性。
- 控制焊膏使用環境的溫濕度，避免焊膏性能因環境變化而劣化。
- 對焊膏進行定期測試，確保其性能符合工藝要求。
3. 材料問題
3.1 PCB翹曲
PCB板的平整度對元件貼裝位置有直接影響。如果PCB板翹曲，會導致元件在回流焊過程中出現位移，影響焊接質量。
處理方法：
- 在加工前，嚴格控制PCB板的質量，使用平整度符合標準的PCB材料。
- 采用專用的PCB支撐工具，防止焊接過程中PCB因受熱變形而導致元件位移。
- 在設計階段，合理規劃PCB的層數和材料，避免單面設計引起的應力不平衡。
3.2 元件吸嘴問題
貼片機的吸嘴用于拾取和放置元件，如果吸嘴磨損或堵塞，元件放置的精度會受到影響，導致位移。
處理方法：
- 定期清潔和更換吸嘴，確保其拾取元件時保持良好的吸力。
- 使用合適類型的吸嘴，特別是在處理不同尺寸和重量的元件時，選擇相匹配的吸嘴型號。
元件位移的處理和預防措施
1. 設備維護和校準
設備的定期維護和校準是避免元件位移的基礎工作。確保貼片機、絲印機、回流焊設備等保持良好的運行狀態，能夠大幅減少由于設備精度不足導致的位移問題。
2. 工藝優化
合理的工藝設置對于減少元件位移至關重要。優化回流焊溫度曲線、焊膏印刷工藝以及PCB支撐工具的使用，能夠有效控制位移的發生。
3. 材料質量控制
選擇高質量的PCB、焊膏和元件，并確保它們的平整度、粘性和吸附性能，能夠顯著提升貼片的準確性。定期對焊膏和元件的吸嘴進行檢查，也能夠降低元件位移的風險。
4. 實時檢測
引入自動光學檢測（AOI）和焊膏檢測（SPI）等先進檢測設備，能夠在貼片和焊接的每個階段實時監控工藝狀態，及時發現和修正潛在的元件位移問題。
結語
元件位移是SMT貼片加工中較為常見且影響產品質量的一個重要問題。通過分析設備、工藝和材料三方面的潛在原因，并結合相應的處理方法和預防措施，工廠可以有效減少元件位移問題的發生，提升PCBA產品的焊接質量和可靠性。深圳宏力捷電子專注于高精度的SMT貼片加工服務，始終將設備維護、工藝優化與材料質量控制放在首位，確保每個元件都能精準貼裝。
