在電子制造領域，焊盤設計是PCB設計中至關重要的環節，它直接影響元器件的安裝質量和電路板的性能。作為一家專業的PCB設計公司，深圳宏力捷擁有豐富的焊盤設計經驗，致力于為客戶提供高效可靠的設計方案。

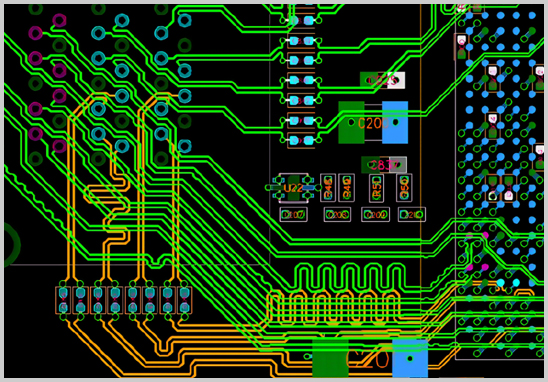

1. 焊盤的基本定義和目的
焊盤（Pad）是印刷電路板上用于焊接元器件引腳的金屬區域，通常由銅制成。其主要目的是確保元器件與電路板之間形成穩定的機械和電氣連接。焊盤設計的質量直接影響焊接強度、電氣性能以及整體PCB的可靠性，因此焊盤設計是PCB布局和制造過程中不可忽視的關鍵部分。
2. 焊盤的尺寸和形狀標準
焊盤的尺寸和形狀設計必須兼顧工藝可制造性、元器件焊接要求以及電氣性能。常見的焊盤類型有以下幾種：
2.1 通孔焊盤（Through-hole Pads）
通孔焊盤是用于插裝元器件的焊接區域，通常伴有鉆孔，供元器件引腳穿過PCB。此類焊盤應根據元器件引腳直徑和PCB層厚度進行設計，確保足夠的焊料填充量。IPC-2221標準建議，焊盤孔徑應比元器件引腳直徑大約 0.2 - 0.3mm，以確保引腳順利通過，并留有焊料填充空間。
2.2 表面貼裝焊盤（Surface Mount Pads）
表面貼裝焊盤用于表面貼裝元器件（SMDs）的焊接，無需穿孔。其尺寸和形狀應與元器件引腳的大小和布局一致。IPC-7351A標準提供了詳細的表面貼裝焊盤設計指南，常見的形狀有矩形、橢圓形和圓形。設計時應考慮焊料分布，焊盤過小會導致焊接不良，過大則可能引發焊料橋接。
2.3 焊盤間距
焊盤之間的間距決定了焊接時是否會發生短路或虛焊問題。根據IPC-2221標準，焊盤之間的最小間距應考慮制造工藝能力和元器件引腳間距，尤其是細間距元器件（如QFN、BGA）的設計要求。一般來說，焊盤之間的最小間距應不小于 0.2mm，以確保良好的焊接和電氣性能。
3. 焊盤與其他PCB設計元素的關系
3.1 焊盤與導線
焊盤與導線之間的連接設計直接影響電路的導電性能和機械強度。導線寬度和焊盤連接點的角度應盡量避免過急的轉角，通常建議使用45度斜角或弧形連接，以減小導電路徑阻抗，避免信號完整性問題。此外，焊盤的設計還應考慮電流負載能力，較大的電流要求更寬的導線與焊盤連接。
3.2 焊盤與組件
焊盤尺寸必須與元器件引腳的尺寸匹配，以確保焊接時元器件能夠牢固固定在PCB上。如果焊盤過小，焊接強度不足，可能導致元器件脫落；如果焊盤過大，焊接時的焊料量可能不足或?qū)е潞噶蠘蚪印Ｌ貏e是對BGA和QFN等高密度元器件，其焊盤設計要求更加嚴格。
3.3 焊盤與過孔（Via）
當焊盤與過孔靠得太近時，焊接時焊料可能流入過孔，導致焊點不完整或虛焊。因此，建議在設計焊盤時保持合理的焊盤-過孔距離，或者在需要的情況下使用“埋孔”或“盲孔”設計，以避免焊料流失。
4. 常見問題和解決方案
4.1 焊盤剝離
焊盤剝離通常是由于設計不當或加工過程中過高的熱應力引起的。解決這一問題的關鍵在于正確控制焊盤與PCB基板之間的粘附力，并在設計時確保焊盤尺寸合適，特別是在大電流情況下，需要適當增加焊盤的面積。
4.2 焊料橋接
焊料橋接是指焊盤之間的焊料相連，導致短路。常見原因是焊盤間距過小或焊盤過大。解決方法包括增加焊盤間距、減小焊盤尺寸或調整焊接工藝參數。
4.3 焊盤氧化
焊盤氧化會導致焊接不良或虛焊。為避免這一問題，建議在設計時選擇抗氧化處理的焊盤材料，如OSP（有機保焊劑）、鍍錫或鍍金。同時，注意元器件和PCB的存儲條件，避免過度暴露在空氣中導致焊盤氧化。
5. 行業標準和指南
焊盤設計的行業標準和指南提供了設計的參考依據。以下是常見的焊盤設計標準：
- IPC-2221：電子互連產品設計通用標準，涵蓋焊盤、導線、間距等設計要求。
- IPC-7351A：表面貼裝設計標準，為表面貼裝元器件的焊盤設計提供了詳細指導。
- IPC-A-610：電子組件的接受標準，規定了焊接質量和焊點外觀的檢驗標準。
這些標準為設計者提供了焊盤設計的參考框架，確保設計在滿足制造要求的同時，具備良好的電氣性能和可靠性。
焊盤設計是PCB設計中的關鍵部分，直接關系到電路板的焊接質量和電氣性能。通過遵循行業標準（如IPC-2221、IPC-7351A），并根據不同元器件的需求進行精確設計，您可以顯著提高PCB的制造和運行可靠性。在深圳宏力捷，我們秉持嚴格的設計標準，結合豐富的經驗，為客戶提供高質量的PCB設計服務，確保每一塊電路板都能達到最佳性能。
