PCB設計的簡單道理是必須適合其預期的應用，而不是相反。因此，作為PCB設計工程師，您會發現存在許多不同的PCB尺寸和形狀要求。接下來深圳PCB設計公司-深圳宏力捷為大家介紹下PCB設計對尺寸和形狀的要求。
一、開始布局前了解PCB的尺寸和形狀要求
可以滿足激進的進度安排和設計延遲的煩惱，為什么一些PCB布局設計人員會大開眼界以開始其PCB設計是可以理解的。當然，問題在于它們可能缺少關鍵的設計信息，尤其是在尺寸或外形尺寸或電路板外形方面。當涉及PCB布局時，中型設計更改已成為現實。您需要做的一件事是，從一開始就沒有完整的信息就可以加深未來變化的影響。沒有良好的電路板輪廓數據來進行前期工作，您可能會面臨以后必須進行大量重新設計的可能性。
為避免出現此類問題，在開始布局之前，請確保您了解設計的大小和形狀要求。這不僅包括板的X和Y尺寸，還包括高度限制。這將需要與您的整個設計團隊緊密合作，以獲取所需的信息。并且不要猶豫，問盡可能多的問題。您不希望以后因必須更換設計中的許多電路而痛苦，因?yàn)槟鷽](méi)有意識到在放置主處理器的位置會出現安裝孔。
擁有所需的電路板數據后，現在可以使用幾個不同的選項來創建電路板輪廓。
過去，PCB設計工具在起草諸如電路板輪廓之類的對象時，更多的是障礙而不是幫助。幸運的是，這些工具已經發展了多年，用戶現在可以使用幾個選項來創建電路板輪廓。
您可以繪制一個布局工具實用程序，使設計人員可以手動繪制其電路板輪廓。這些工具不僅會為您創建主要輪廓，而且還將為布局和布線約束添加其他輪廓。此外，您還可以使用工具中的繪圖功能來操縱輪廓線，并創建圓弧或其他圖形特征來最終確定所需的尺寸和形狀。
許多設計工具還將為您提供創建向?qū)В@些向?qū)⒆詣?dòng)完成電路板輪廓的起草。該向?qū)Р粌H包含創建電路板輪廓的工具，而且還將構建電路板層堆疊并設置基本走線寬度和間距大小。這樣的向?qū)Э梢怨?jié)省您創建電路板輪廓的大量時間和精力。
除了這些繪圖工具之外，現代PCB設計CAD系統通常還為您提供其他有用的實用程序，以處理電路板輪廓。在處理復雜的電路板形狀時，一項非常重要的功能是能夠?qū)C(jī)械CAD數據導入PCB數據庫。該數據可以采用多種不同格式，包括DXF，IDF，IDX和IPC-2581。
您的PCB設計CAD系統將讀取這些格式，并相應地創建電路板輪廓。您甚至可以將這些輪廓保存為模板，以在新設計中反復使用。當然，關鍵是要使用支持所有這些不同功能的CAD系統。
二、完整的設計工具系統的重要性

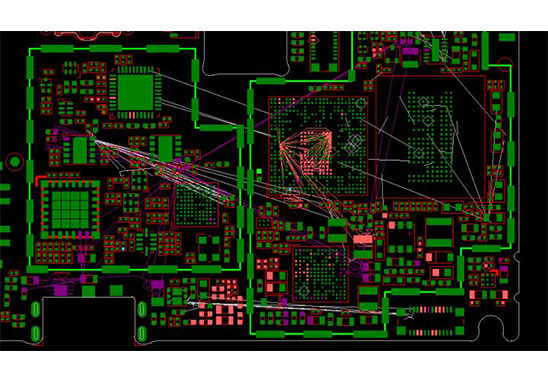

一個好的PCB設計CAD系統不僅能夠支持不同的導入格式并為您提供大量的繪圖工具，而且還將提供許多其他好處。其中最有用的功能之一是能夠在布局工具中同時顯示PCB布局和機械設計。這使設計人員能夠查看其布局在整個系統設計中如何工作。借助布局工具的3D功能，設計人員可以實時交互地處理其元件放置，并糾正設計機械特征的所有間隙誤差。
深圳宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
