在PCBA加工中01005不僅僅是精密度高的問題，還有一點它的加工價格比其他規格的要貴很多。為什么在SMT加工中01005的貼裝費用那么貴呢？接下來深圳PCBA加工廠家-深圳宏力捷電子為大家介紹什么是01005工藝以及PCBA加工中01005工藝貴的原因。
什么是01005工藝？
01005這個數字概念相信很多人不理解。01005在SMT中是什么意思？我們都知道高端的儀器設備需要高精密的技術完成。類似手機電路板有很多的01005元器件。01005元器件在SMT焊接裝配過程中對所有的成熟工藝產生了挑戰，因為其尺寸只有0.22mm*0.4mm，我們正常的目視幾乎不可能做到，且質量及輕（0.04mg）。只有了解這些特點，才能更容易得理解相關的組裝工藝，更重要的是，為了使用這種01005元器件，材料與pcb電路板的布局必須重新進行設計。
一旦pcb完成，焊膏的印刷是至關重要的步驟，焊錫膏的量和質量會直接影響整塊電路板的性能和美觀。正確和穩定地拾取元器件是整個平穩貼裝工藝的關鍵環節。

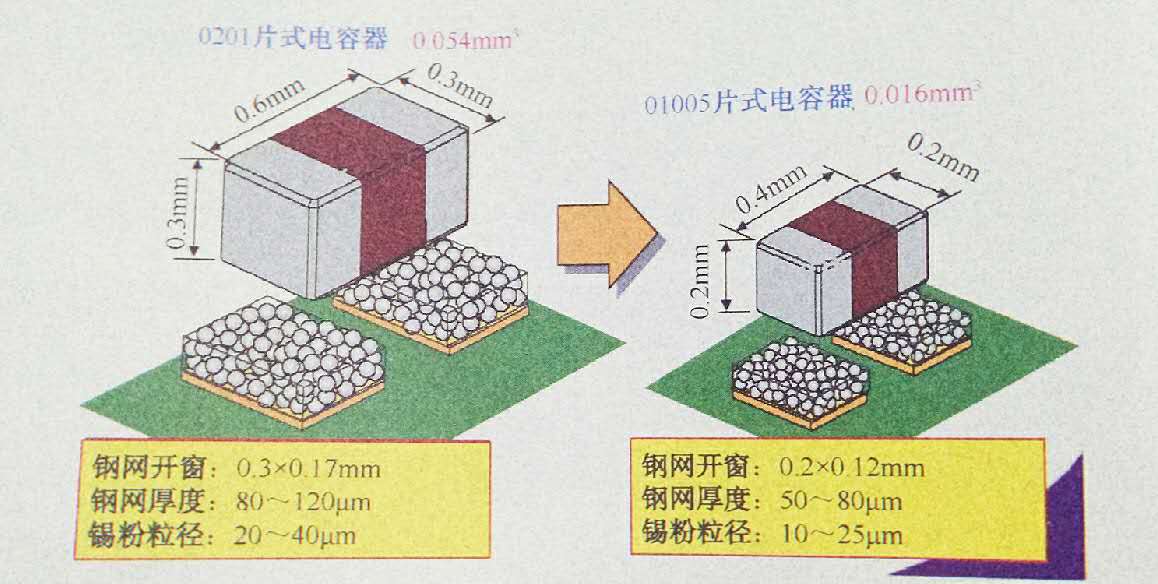

01005與0201并不是同一個工藝級別，如圖所示：
使用的鋼網厚度差一個級。
PCBA加工中01005工藝為什么貴？
舉一個具有代表性的客戶案例。該客戶是做醫療電子的，之前的產品都是偏向于穩定性，使用的都是傳統的元器件，對于01005這種規格的元器件謹慎又謹慎。
后來由于產品的更新?lián)Q代，對于該款醫用手術機器人的精密度和體積做了優化提升。所以就必須要使用01005規格的元器件。在報價階段客戶的心里預期還是按照0603這種目標價來尋找PCBA加工供應商，后來詢價詢了一圈，發現沒有人愿意虧本接單，最后不得不提升自己的目標價。
通常情況下，01005本身也是用于精密度高、產品附加值高的設計上，因為使用01005元器件的工藝難度比較高，封裝精度高，工藝復雜，不僅僅是加工費高，而且本身的價格也不便宜。除此之外還有其他幾項也會導致整個產品做下來價格高。
1、PCB：01005原件的引腳間距非常密，導致對pcb焊盤的加工精度也要隨之提升，工藝的要求更加復雜。
2、焊膏：需要質量比較高的錫膏，來控制爬錫率和焊接質量。
3、鋼網：因為引腳間距的問題，導致工藝窗口非常的窄，穩定性是比較差的，對于鋼網的開口，和材料會有很大的要求。
4、氮氣：為了保證焊接效果，一般情況下01005會采用氮氣回流焊爐子來焊接，對于設備的要求更高，會增加設備的支出。
對于01005這種產品來說主要是小型化，高科技。因此在SMT貼片加工廠中設定01005工藝參數時，必須要嚴格的采用SPI、AOI、X-ray等檢測設備來優化工藝參數和輔助加工。
