深圳宏力捷自有SMT貼片廠，日貼片能力300-400萬點，可提供最小封裝0201元器件SMT貼片加工服務，支持來料加工和代工代料。接下來為大家介紹SMT加工“錫珠”缺陷產生的原因及解決方法。
SMT加工“錫珠”缺陷解釋
SMT加工“錫珠”缺陷不僅影響外觀而且會引起橋接（下文會講）。錫珠可分兩類：一類出現在片式元器件一側，常為一個獨立的大球狀（如下圖1）;另一類出現在IC引腳四周，呈分散的小珠狀。

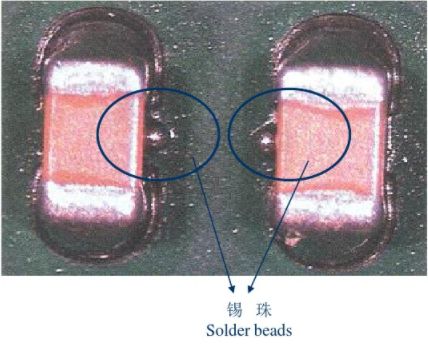

圖：錫珠示意：位于元器件腰部一側
SMT加工“錫珠”缺陷成因分析
因素A：溫度曲線不正確▼
回流焊曲線可以分為預熱、保溫、回流和冷卻4個區段。預熱、保溫的目的是為了使PCB表面溫度在60～90s內升到150℃，并保溫約90s，這不僅可以降低PCB及元件的熱沖擊，更主要是確保焊錫膏的溶劑能部分揮發，避免回流焊時因溶劑太多引起飛濺，造成焊錫膏沖出焊盤而形成錫珠。
解決辦法
工廠需注意升溫速率，并采取適中的預熱，使溶劑充分揮發
因素B：焊錫膏的質量▼
①焊錫膏中金屬含量通常在(90±0.5)℅，金屬含量過低會導致助焊劑成分過多，因此過多的助焊劑會因預熱階段不易揮發而引起飛珠；
②焊錫膏中水蒸氣和氧含量增加也會引起飛珠。由于焊錫膏通常冷藏，當從冰箱取出時，如果沒有充分回溫解凍并攪拌均勻，將會導致水蒸氣進入；此外焊錫膏瓶的蓋子每次使用后要蓋緊，若沒有及時蓋嚴，也會導致水蒸氣的進入；
③放在鋼網上印制的焊錫膏在完工后，剩余的部分應另行處理，若再放回原來瓶中，會引起瓶中焊錫膏變質，也會產生錫珠；
解決辦法
要求工廠選擇優質的焊錫膏，注意焊錫膏的保管與使用要求
其他因素還有▼
①印刷太厚，元件下壓后多余錫膏溢流；
②貼片壓力太大，下壓使錫膏塌陷到油墨上；
③焊盤開口外形不好，未做防錫珠處理；
④錫膏活性不好，干的太快，或有太多顆粒小的錫粉；
⑤印刷偏移，使部分錫膏沾到PCB上；
⑥刮刀速度過快，引起塌邊不良，回流后導致產生錫球...
