目前設計高速PCB板使用最多的PCB設計軟件是Cadence，其次是PADS軟件，最后是最容易上手的Altium Designer（AD），早些年設計手機的公司都是在用PADS。
當前很多線路板生產廠家對于PADS軟件也不熟悉，遇到此類文件都是要求客戶提供gerber文件（深圳宏力捷電子對PADS的設計文件很熟悉，投板時可以提供PCB文件或gerber生產）。
最近收到兩個PADS用戶輸出gerber文件時出現焊盤丟失的問題，為避免類似問題發生，下面PCB設計公司-深圳宏力捷電子來分享一下問題發生原來和解決方案。
一、PCB設計軟件PADS出GB焊盤丟失問題解決方案

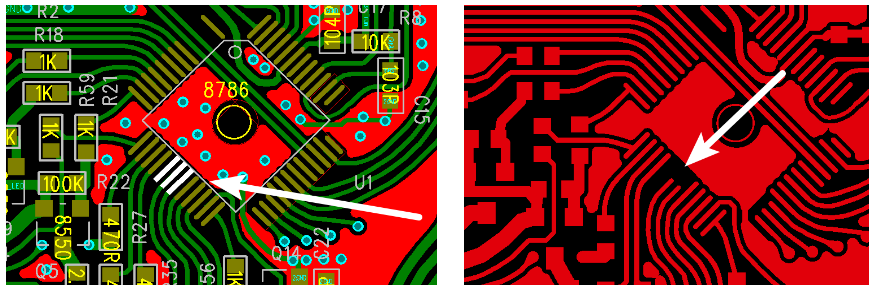

PCB設計軟件PADS出GB焊盤丟失原因：PADS斜角焊盤在輸出gerber時需要填充，當填充的線過大（比焊盤寬度大）就會出現焊盤丟失。

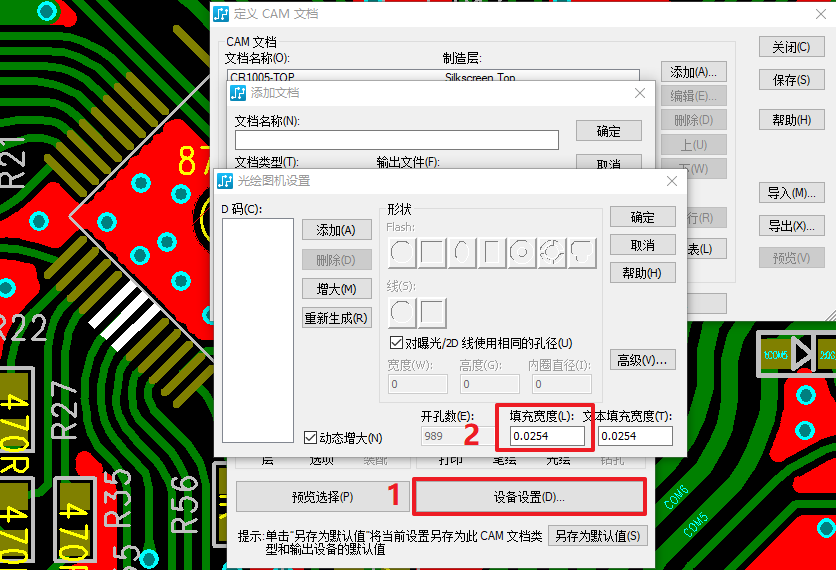

問題解決方法：輸出光繪時將“填充線寬”改小。
二、PCB設計軟件PADS出GB焊盤變形問題解決方案

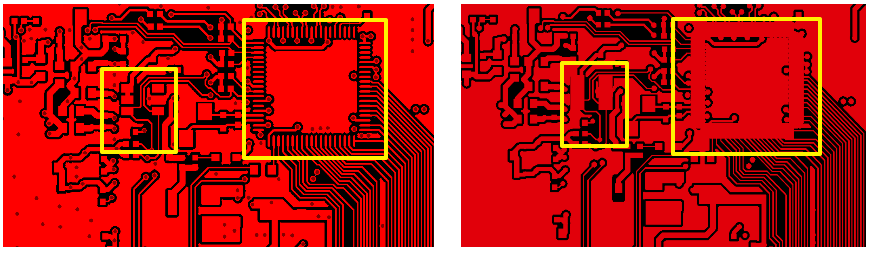

PCB設計軟件PADS出GB焊盤變形發生原因：輸出gerber D碼錯亂。

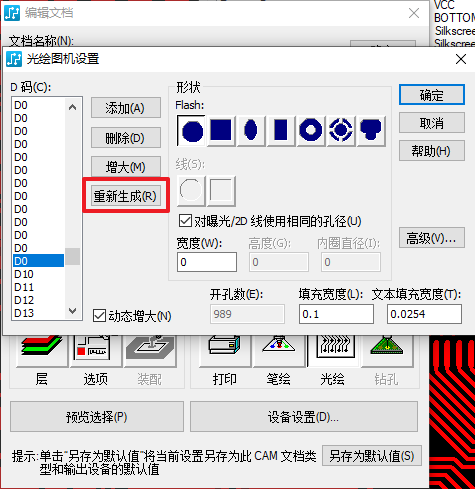

問題解決方法：重新生成D碼表。
深圳宏力捷PCB設計能力

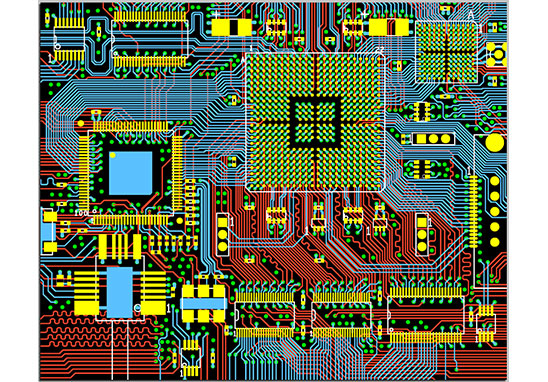

深圳宏力捷電子是一家專業從事電子產品設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板業務。
PCB設計能力
? 最高信號設計速率：10Gbps CML差分信號；
? 最高設計層數：40；
? 最小設計線寬線距：2.4mil；
? 最小BGA設計腳距：0.4mm；
? 最小機械孔直徑：6mil；
? 最小激光鉆孔直徑：4mil；
? 最大PIN 數：63000；
? 最大元件數目：3600；
? 設計PCB最多BGA數量：48。
