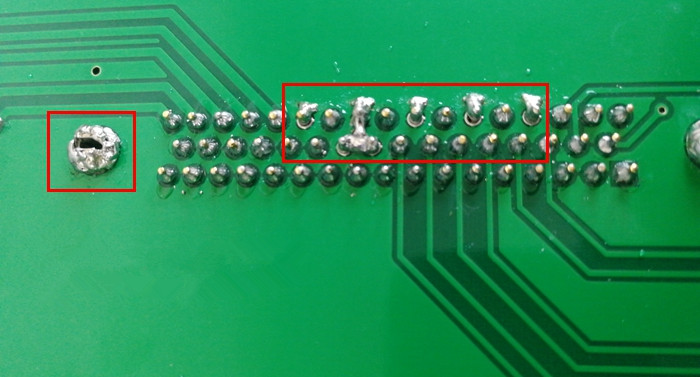

在完成PCB設計、PCB打樣進行焊接的時候，有時候會出現虛焊或者一直焊不上的情況，出現這種情況通常是由于PCB板鋪銅不規范，導致焊接時PCB板散熱過快造成的。接下來深圳PCB設計公司-深圳宏力捷電子為大家介紹PCB板鋪銅規則。
造成PCB板散熱過快的主要原因：
1、焊接溫度過低，接地散熱快。

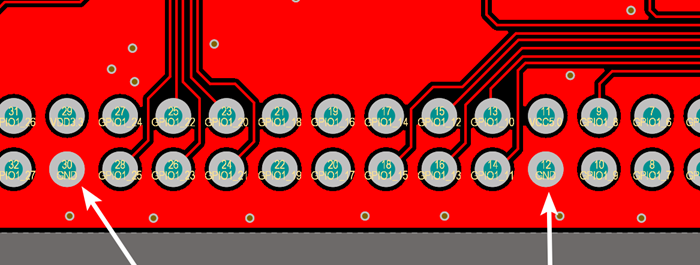

2、PCB設計地孔未使用十字鏈接，焊盤接地面積大散熱快。
解決方法：將焊接溫度調高至350-400度（400℃以上溫度需注意焊接時間不宜過長）。
針對此類問題接下來分享一下Altium Designer鋪銅規則（低版本和高版本參數設置）：

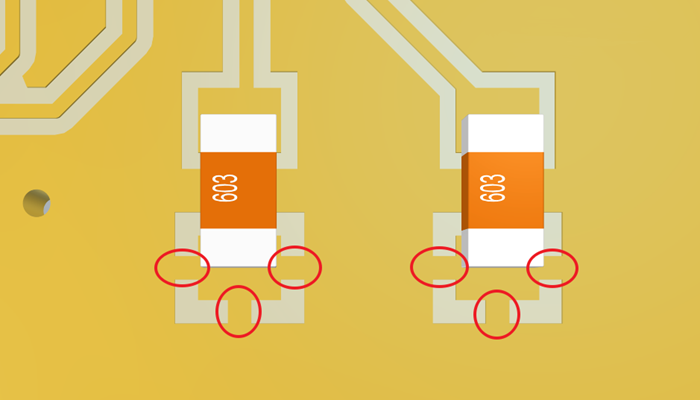

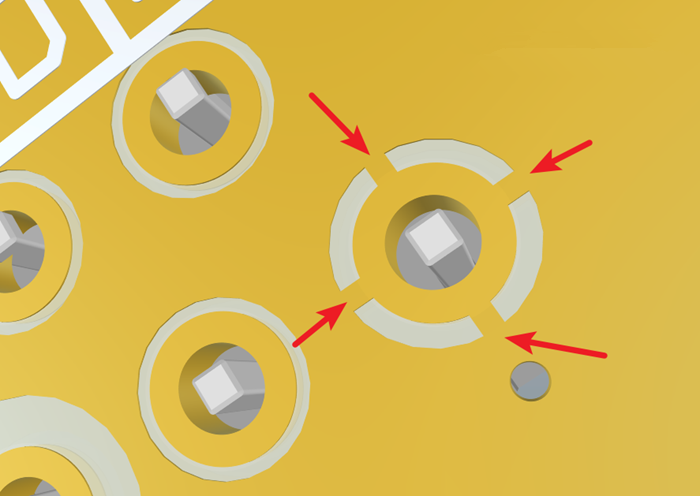

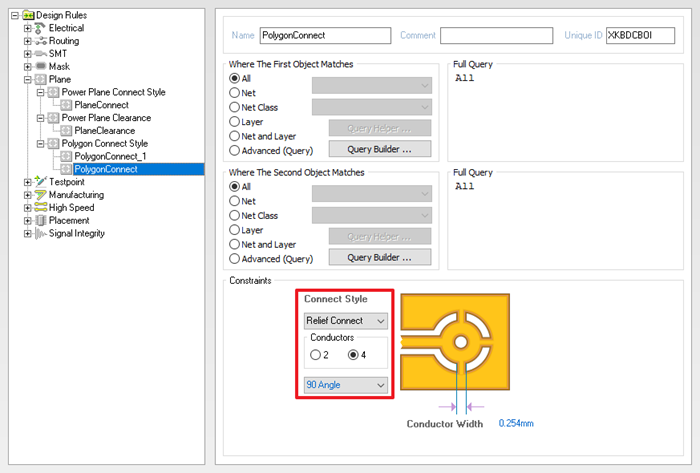

1、設置鋪銅項鏈接 ：規則內Plane → Polygon Connect style（圖1-1）。
圖1-1

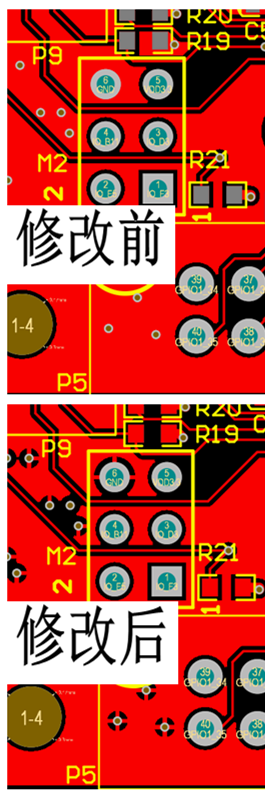

設置前后鋪銅效果比對

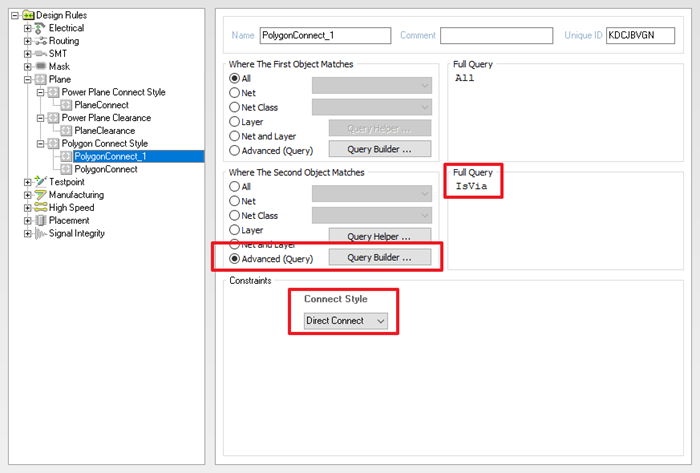

2、按前面設置鋪銅后發現所有地網絡的孔都以十字架方式鏈接銅皮，這樣的方式過孔（Via）與銅皮的連接接觸面積變小了，過孔（Via）導流下降，我們得在添加一個過孔（Via）的規則（圖2-1）。
圖2-1

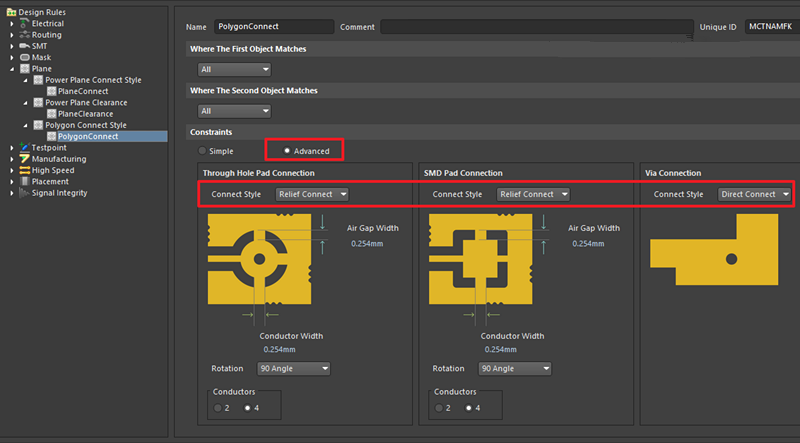

3、用高版本Altium Designer規則設置就相對簡單些(圖3-1)。
圖3-1

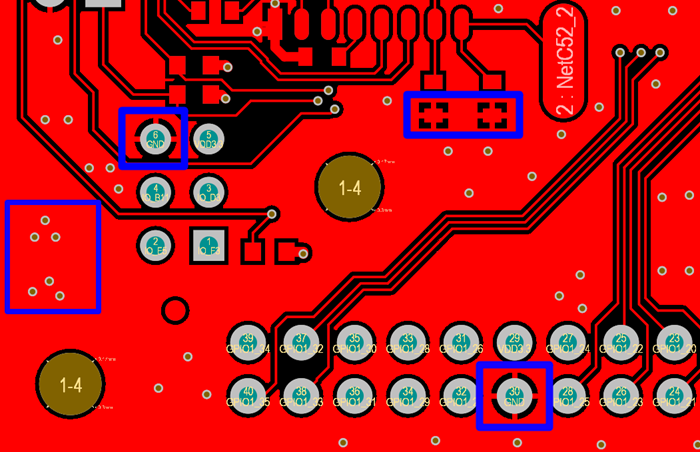

按此參數設置后鋪銅效果如下，可以有效提高焊接良率。
以上就是關于PCB板鋪銅規則的介紹，如果您有電路板產品需要做PCB設計、SMT加工、PCBA代工代料，歡迎聯系深圳宏力捷電子！
深圳宏力捷推薦服務：PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
