很多客戶找深圳宏力捷做板時，都只提供PCB文件，遇到這種情況我們通常會讓客戶最好提供GERBER文件或者我們這邊幫轉GERBER文件給到客戶確認。為什么要將PCB文件轉換為GERBER文件才交給PCB廠生產呢？接下來深圳PCB設計公司-深圳宏力捷電子為大家講解下。
很多PCB設計工程師都習慣于將PCB文件設計好后直接扔給PCB板廠生產，特別是使用Protel、Altium Designer和PADS的工程師，這些格式板廠都能接受并能自行轉換成生產文件，而比較正規的公司則會要求將PCB文件轉換為GERBER文件和鉆孔數據后交PCB廠，為何要“多此一舉”呢？
因?yàn)?strong>電子工程師和PCB設計工程師對PCB的理解是不一樣的，由PCB工廠轉換出來的GERBER文件可能不是您所想要的，如您在設計時將元件的參數都定義在PCB文件中，又不想讓這些參數顯示在PCB成品上，如果未作特別說明，PCB廠依葫蘆畫瓢將這些參數都輸出Gerber，這些信息便會留在PCB成品上。這只是一個例子。若自行將PCB文件轉換成GERBER文件就可避免此類事件發生。

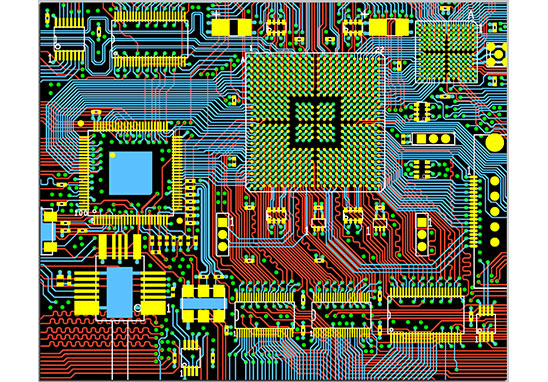

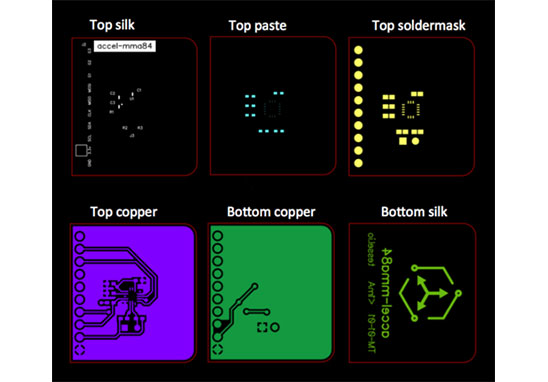

GERBER文件是一種國際標準的光繪格式文件，它包含RS-274-D和RS-274-X兩種格式，其中RS-274-D稱為基本GERBER格式，并要同時附帶D碼文件才能完整描述一張圖形；RS-274-X稱為擴展GERBER格式，它本身包含有D碼信息。常用的CAD軟件都能生成此二種格式文件。現在一般要求以RS-274-X這種格式將GERBER文件扔給板廠生產。
如何檢查生成的GERBER正確性？
流行的做法是使用CAM350這個軟件導入這些GERBER文件和D碼文件，即可在屏幕上看到或通過打印機打出，然后進行確認。
以上就是關于為何要將PCB文件轉換為GERBER文件交給PCB廠的介紹，如果您有電路板產品需要做PCB設計、PCB制板、元器件代購、SMT貼片加工、DIP插件加工、PCBA代工代料服務，歡迎聯系深圳宏力捷電子！
