PCBA加工IC元件主要分為DIP及SMD兩大類，DIP 插件的IC，SMD (Surface Mount Device) 表面貼裝元件。

在SMD世界里,常會聽到 0603，0805，1206 指的是什么?

指的其實是元件的Package尺寸，尺寸講的是長(Length)x寬(Width)。使用的單位可以是inch或mm 。一般常講的SMD 的電阻、電容都是用inch來描述元件的尺寸大小?？偣?位數表示，2個位數一組。



0603:  0.06"x0.03"，or 60x30 mils，or 1.6x0.8mm   (Note: 1mil=千分之一英寸)

0805:  0.08"x0.05"，or 80x50 mils，or 2.0x1.25mm

1206:  0.12"x0.06"，or 120x60 mils，or 3.2x1.6mm



有時元件也可能是使用公制mm來表示其尺寸。Dimension 1608(mm) 對應到的是0603(inch)

對應關系如下：

Package		Dimensions, length × width		Typical resistor power rating (W)	Comments
Metric	Imperial
0402	01005	0.4 mm × 0.2 mm	0.0157 in × 0.0079 in	0.031[9]
0603	0201	0.6 mm × 0.3 mm	0.024 in × 0.012 in	0.05[9]
1005	0402	1.0 mm × 0.5 mm	0.039 in × 0.020 in	0.1,[9] or 0.062[10]
1608	0603	1.6 mm × 0.8 mm	0.063 in × 0.031 in	0.1[9]
2012	0805	2.0 mm × 1.25 mm	0.079 in × 0.049 in	0.125[9]
2520	1008	2.5 mm × 2.0 mm	0.098 in × 0.079 in		Typical inductor and ferrite bead package[11]
3216	1206	3.2 mm × 1.6 mm	0.126 in × 0.063 in	0.25[9]
3225	1210	3.2 mm × 2.5 mm	0.126 in × 0.098 in	0.5[9]
4516	1806	4.5 mm × 1.6 mm	0.177 in × 0.063 in[12]
4532	1812	4.5 mm × 3.2 mm	0.18 in × 0.13 in	0.75[9]
4564	1825	4.5 mm × 6.4 mm	0.18 in × 0.25 in	0.75[9]
5025	2010	5.0 mm × 2.5 mm	0.197 in × 0.098 in	0.75[9]
6332	2512	6.3 mm × 3.2 mm	0.25 in × 0.13 in	1[9]
	2920	7.4 mm × 5.1 mm	0.29 in × 0.20 in[13]

SMD電阻規格

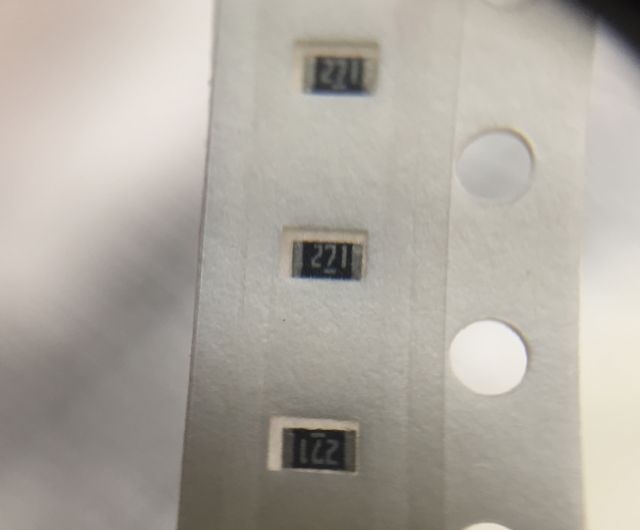

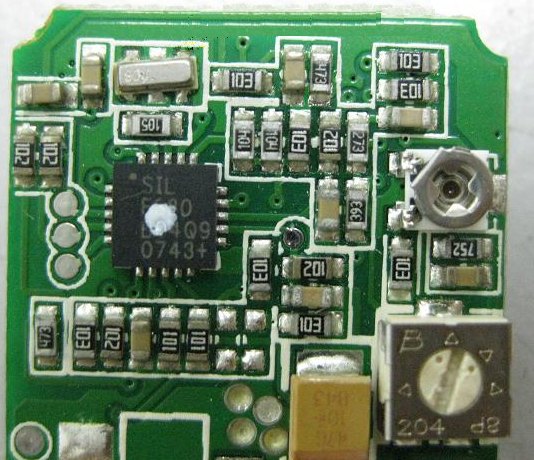

尺寸知道了，當然要了解其規格。SMD電阻值是直接標示在元件上

此為270歐姆

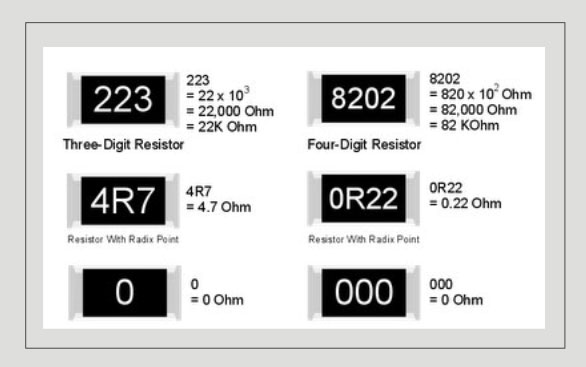

SMD電阻表示法如下所述：





電容規格

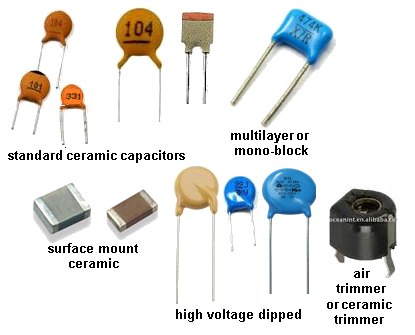

電容有許多不同的種類,主要由不同材質制成有不同差異性,如陶瓷電容、坦質電容、電解電容等。0,1uF以上都算是大電容值了。大電容才有正負極 (認識電容器)



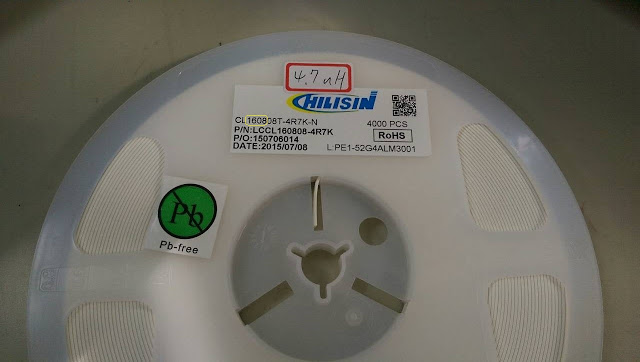

 以SMD 電容而言，不像電阻有標示，所以呢? 只能從Tape上的規格說明來看

 不過原則上，從SMD電容元件的體積來看，體積愈大的則表示電容值愈大。

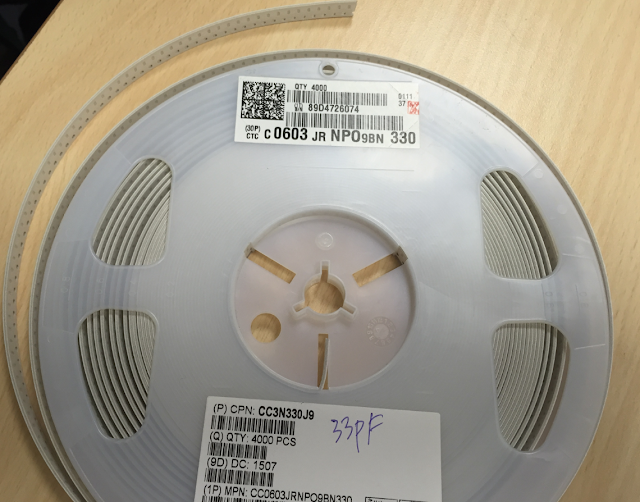

Tape上的規格說明，會看到104，103類似的值，其表電容值的大小。104 ，同上圖表示法，10x 10的4次方 pF=>100000 pF=100nF=0.1uF 。同理，330則表示為33pF。

SMD電容沒有標示任何數值


330則表示為33pF

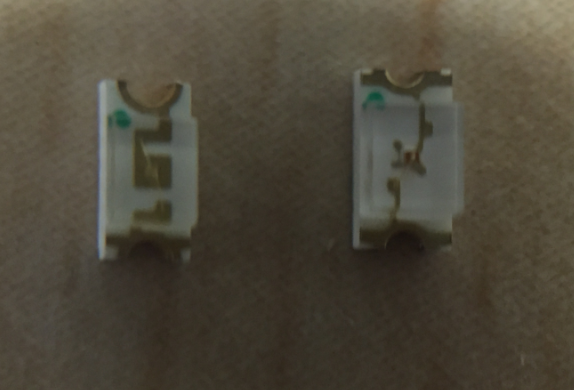

底下的SMD LED元件左邊是高亮度藍光LED，右邊為綠光LED。因為LED有極性，所以標示綠色小點,表示此邊為LED的陰極。

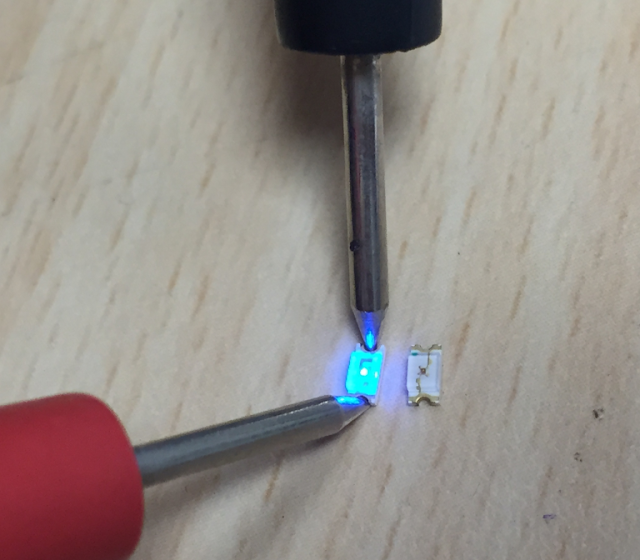

SMD LED元件 放大15倍的結果



其他SMD元件

針對SMD 的電晶體 (Transistor) ，SOT(Small Outline Transistor) ，如 SOT-23



針對SMD 的IC ，SOIC (Small Outline IC) ，如 SOIC-8，SOIC-16



IC 的pin 腳數愈多的話，當然又會衍生出不同的封裝技術出來 (就是Die的case包裝會不同)，例如



TQFP (Thin Quad Flat Pack)，100 or 144 pins。

PQFP (Plastic Quad Flat Pack)，208 or 240 pins。

BGA (Ball-Grid Array)，256 to 1000+ pins。
